- Encoder rotativo absoluto
- Wachendorff Automation GmbH & Co. KG

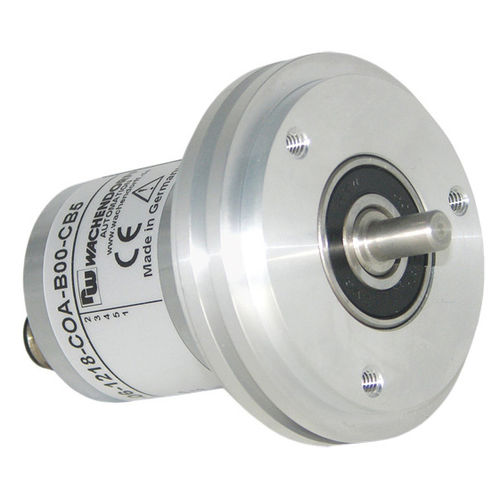

Encoder rotativo absoluto WDGA 58Amagnético16 bits32 bits
Guardar nos favoritos
Comparar
Características
- Tipo
- absoluto
- Tecnologia
- magnético
- Resolução de encoders absolutos
- 16 bits, 32 bits
- N.º de voltas de encoders absolutos
- 16 bits, 32 bits
- Características mecânicas
- de eixo maciço, monovolta, multivolta, de flange sincronizador
- Sinal de saída
- CANopen
- Tensão de alimentação
- 24 Vcc, 12 Vcc, 15 Vcc, 5 Vcc, 8 Vcc, 9 Vcc, 6 Vcc, 32 Vcc, 4,5 Vcc
- Material
- em aço inoxidável
- Grau de proteção
- IP67, IP65, IP40
- Outras características
- de alta resolução, de alta precisão
- Diâmetro do invólucro
58 mm
(2,28 in)- Diâmetro do eixo
MÁX: 10 mm
(0,39 in)MÍN: 6 mm
(0,24 in)- Comprimento
MÁX: 20 mm
(0,787 in)MÍN: 12 mm
(0,472 in)- Velocidade de rotação
8.000 rpm
(50.265 rad.min-1)- Temperatura de processo
MÁX: 100 °C
(212 °F)MÍN: -40 °C
(-40 °F)
Descrição
Codificador de eixo absoluto, magnético, CANopen WDGA 58A
Flange sincro;
Perfil de comunicação de acordo com o CiA 301
Perfil de dispositivo para codificador CiA 406 V3.2 classe C2;
código binário
Destaques
- CANopen
- Perfil de comunicação de acordo com o CiA 301
- Perfil de dispositivo para codificador CiA 406 V3.2 classe C2
- LED indicador de estado (CiA 303-3)
- Configurável sem capota de autocarro de campo via LSS (CiA 305) ou opcional via SDO
- Extensa funcionalidade CANopen
- Posições-, Velocidade- e Aceleraçãosobjectos
- Supervisão da área de trabalho e cames codificadores
- até 4 transmitir DOP's individualmente configuráveis
- Funções da escala
- Ritmo cardíaco, Nodeguardia e diagnóstico extensivo
Detalhes do produto
Flange
flange sincro
caixa de aço cromado, blindagem magnética
Resolução
Resolução de uma só volta
Aconselhamento: Atenção: Sem opção AAS = versão completa IP67
Máx. Carga radial do eixo admissível: 125 N
Máx. Carga axial do eixo admissível: 120 N
Máx. Carga radial do eixo admissível: 220 N
Máx. Carga axial do eixo admissível: 120 N
Fornecimento de energia
10 VDC até 32 VDC
Consumo de corrente: tip. 50 mA
Consumo de energia: máximo. 0.5 W
Classe de protecção
Alojamento: IP65, IP67; eixo selado: IP65
---
