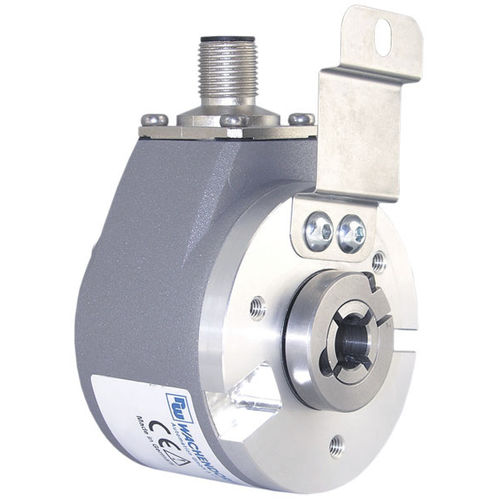

Encoder rotativo absoluto WDGA 58E CANopen LIFT
magnético16 bits32 bits

encoder rotativo absoluto
encoder rotativo absoluto
Guardar nos favoritos
Comparar


Características

Tipo
absoluto
Tecnologia
magnético
Resolução de encoders absolutos
16 bits, 32 bits
N.º de voltas de encoders absolutos
16 bits, 32 bits
Características mecânicas
de eixo maciço, de eixo oco não passante, monovolta, multivolta
Sinal de saída
CANopen, CANopen LIFT
Tensão de alimentação
32 Vcc, 4,5 Vcc
Material
em alumínio
Grau de proteção
sem manutenção, IP67, IP65
Diâmetro do invólucro

58 mm
(2,28 in)

Diâmetro do eixo

MÁX: 10 mm
(0,39 in)

MÍN: 6 mm
(0,24 in)

Comprimento

12 mm
(0,472 in)

Velocidade de rotação

6.000 rpm
(37.699 rad.min-1)

Temperatura de processo

MÁX: 100 °C
(212 °F)

MÍN: -40 °C
(-40 °F)

Descrição

Codificador de furo oco absoluto (cego), magnético, CANopen Lift WDGA 58E 16/32 Uma volta/Multi-volta; Perfil de comunicação de acordo com CiA 301 Perfil de dispositivo para codificador CiA 417 V2.0; código binário Destaques - Tecnologia EnDra® multi-voltas: - livre de manutenção e amiga do ambiente - LIFT aberto, Uma volta/Multi-volta - Perfil de comunicação de acordo com o CiA 301 - Perfil de aplicação CANopen Lift CiA 417 - Uma volta/Multi-volta (16 bit / 32 bit) - Tecnologia orientada para o futuro com processador de 32 bits Detalhes do produto Flange eixo oco (furo cego) Alumínio fundido sob pressão, revestido a pó; blindagem magnética integrada Resolução Resolução de uma só volta 65,536 passos/360° (16 bit) Resolução multi-voltas até 32 bit Aconselhamento: com manga de adaptação Profundidade de inserção min.: 11 mm Profundidade de inserção máx.: 15 mm Máx. Carga radial do eixo admissível: 80 N Máx. Carga axial do eixo admissível: 50 N Aconselhamento: com manga de adaptação Profundidade de inserção min.: 11 mm Profundidade de inserção máx.: 15 mm Máx. Carga radial do eixo admissível: 80 N Máx. Carga axial do eixo admissível: 50 N Aconselhamento: com manga de adaptação Profundidade de inserção min.: 11 mm Profundidade de inserção máx.: 15 mm Máx. Carga radial do eixo admissível: 80 N Máx. Carga axial do eixo admissível: 50 N

---

Tradução automática  (ver texto original em inglês)
