Sistema de medição de comprimento LMSMA25

de potênciade pressãode forças

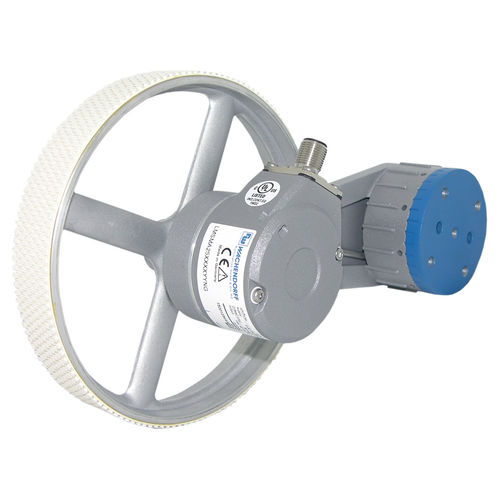

Sistema robusto de medição de comprimento LMSMA25 Sistema compacto com novo braço de mola, incluindo codificador WDGI 58B e roda de medição de 500 mm. Destaques - Excelentes resultados de medição, graças a uma resolução de 0,02 mm/pulso - Adequado para muitas superfícies - Montagem absorvente - Pressão de contato - facilmente adaptável através de ajuste central inteligente - Montagem versátil (por exemplo, perfil de montagem) Detalhes do produto Descrição do produto O sistema de medição LMSMA25 é um sistema completo pré-montado e perfeitamente afinado Codificador Resolução WDGI 58B10 com: 500 PPR: 1 impulso/mm = 1,0 mm/pulso 5000 PPR: 10 pulsos/mm = 0,1 mm/pulso 12500 PPR: 25 impulsos/mm = 0,04 mm/pulso 25000 PPR: 50 pulsos/mm = 0,02 mm/pulso Fonte de alimentação/consumo de corrente: 4.75 VDC até 5,5 VDC: máx. 100 mA 10 VDC até 30 VDC: máx. 100 mA Circuito de saída: TTL, HTL Canais: ABN + sinais invertidos Braço de mola Força de protensão ajustável: 0 N até 30 N em passos de 5 N Comprimento do eixo: 120 mm Bloqueio: Braço de mola a 100 ° no estado de saída (mola não carregada) Pressão de contacto: Ajustável, resolução em 10 ° passos (corresponde a 5 N) Material: Alumínio fundido sob pressão Rodas de medição Rodas de medição Ø = 500 mm LMSMA25-xxxx-yy-yy-KH com roda de medição MR500KH: Acabamento da superfície: Sintético (Hytrel, liso) Campos de aplicação: Metal não lubrificado, perfis de aço, superfícies pintadas, plásticos, papel, papel, cartão, madeira, têxteis, couro, arame. LMSMA25-xxxx-xx-yy-KG com roda de medição MR500KG: Acabamento da superfície: Sintético (Hytrel, xadrez) Campos de aplicação: Metal não lubrificado, superfícies pintadas, plásticos, papel, cartão, madeira, têxteis, vidro, pisos.
