Encoder rotativo absoluto WDGA 58B
magnéticode efeito Hall16 bits

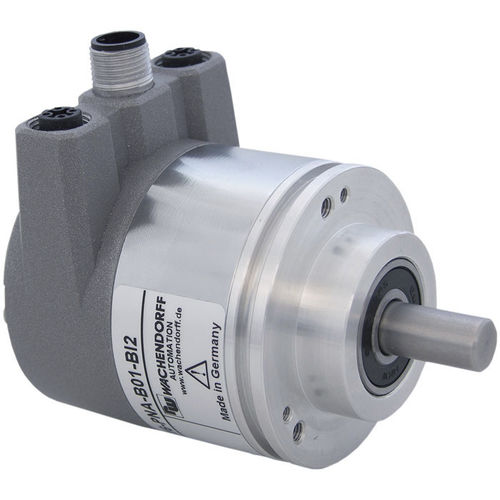

Encoder rotativo absoluto - WDGA 58B - Wachendorff Automation GmbH & Co. KG - magnético / de efeito Hall / 16 bits
Encoder rotativo absoluto - WDGA 58B - Wachendorff Automation GmbH & Co. KG - magnético / de efeito Hall / 16 bits
Guardar nos favoritos
Comparar


Características

Tipo
absoluto
Tecnologia
magnético, de efeito Hall
Resolução de encoders absolutos
16 bits, 32 bits
N.º de voltas de encoders absolutos
16 bits, 32 bits
Características mecânicas
de eixo maciço, monovolta, multivolta, flangeado
Sinal de saída
ProfiNet
Tensão de alimentação
32 Vcc, 4,5 Vcc
Material
em alumínio, em aço
Grau de proteção
sem manutenção, robusto, IP67, IP65
Aplicações
industrial, para OEM, para ambiente externo
Outras características
compacto, de alta resolução, de alta precisão, de isolamento galvânico
Diâmetro do invólucro

58 mm
(2,28 in)

Diâmetro do eixo

MÍN: 6 mm
(0,24 in)

MÁX: 10 mm
(0,39 in)

Comprimento

MÍN: 12 mm
(0,472 in)

MÁX: 20 mm
(0,787 in)

Velocidade de rotação

8.000 rpm
(50.265 rad.min-1)

Temperatura de processo

MÍN: -40 °C
(-40 °F)

MÁX: 100 °C
(212 °F)

Descrição

Codificador de eixo absoluto, magnético, PROFINET-IO Tampa do autocarro: ligação 3x conector M12 Flange de aperto; Protocolo: PROFINET-IO (CC-C); Perfil do dispositivo: alternável, Classe 3, 4 Destaques - EnDra®: livre de manutenção e amigo do ambiente - PROFINET-IO, Uma volta/Multi-volta - Desenho compacto com cobertura de autocarro - Simples volta/ Multi volta (máx. 16 bit/43 bit) - Tecnologia virada para o futuro - 2 LED's de duo de cor como indicador do estado de funcionamento - e estado do autocarro e 2 LED's L/A - Carga elevada no eixo até 220 N radial, 120 N axial - Dispositivo comutável de perfil, Classe 3, 4 - IRT Detalhes do produto Flange flange de aperto caixa de aço cromado, blindagem magnética Resolução Resolução de uma só volta até 65,536 passos/360° (16 bit) Resolução multi-voltas 43 bit Aconselhamento: Atenção: Sem opção AAS = versão completa IP67 Máx. Carga radial do eixo admissível: 125 N Máx. Carga axial do eixo admissível: 120 N Aconselhamento: Atenção: Sem opção AAS = versão completa IP67 Máx. Carga radial do eixo admissível: 125 N Máx. Carga axial do eixo admissível: 120 N Máx. Carga radial do eixo admissível: 220 N Máx. Carga axial do eixo admissível: 120 N Aconselhamento: Atenção: Sem opção AAS = versão completa IP67 Máx. Carga radial do eixo admissível: 220 N, 22,434 kp Máx. Carga axial do eixo admissível: 120 N, 12.237 kp Velocidade máxima de funcionamento Fornecimento de energia Consumo de corrente: tip. 125 mA Consumo de energia: tip. 3 W

---

Tradução automática  (ver texto original em inglês)
