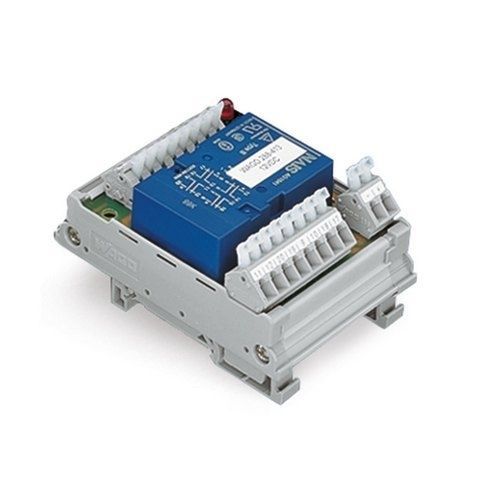

Módulo relé eletromecânico 287 series

CAde comutaçãopara montar em trilho DIN

Módulo de relé com contactos accionados; Tensão nominal de entrada: 24 V AC/DC; 4 contactos de interrupção e 4 contactos de fecho; Limite de corrente contínua: 6 A; Largura do módulo: 64 mm; 2,50 mm²; cinzento Se necessário, pode ser feito um orifício de ventilação na tampa, reduzindo o tipo de proteção de IP67 para IP30. Se um contacto exterior (20) se soldar, então o contacto interior de funcionamento forçado (12) acionado pelo atuador permanece aberto. A armadura rotativa permanece livre para se mover. Os pares de contactos não afectados podem funcionar normalmente, (ou seja, a sua função de abrir ou fechar permanece inalterada). Se um contacto interno se soldar (12), o movimento da armadura rotativa é bloqueado através do operador. Os contactos abertos dos quatro pares de contactos permanecem abertos. Esta disposição corresponde ao funcionamento convencional, guiado por força.
