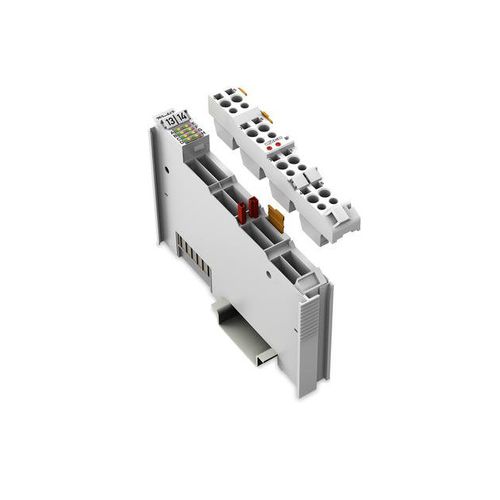

Sistema de entrada e saída fieldbus DALI

BACnetpara controlador lógico programávelconvencional

O DALI Multi-Master (753-647) é certificado de acordo com a norma IEC 62386 DALI-2. Este protocolo independente do fabricante garante a interoperabilidade dos dispositivos DALI em aplicações de iluminação. Com apenas 12 mm de largura, este módulo é usado como interface DALI em combinação com os controladores e módulos da série 750 da WAGO (por exemplo, BACnet, KNX, EnOcean, LON®, Modbus®). Cada DALI Multi-Master suporta 64 endereços para aparelhos de controle eletrônico (ECGs) e 64 endereços para aparelhos de controle (DALI multi sensores: Conexão de máx. 16 sensores recomendados devido às características de transmissão cíclica). Cada ECG DALI pode ser atribuído a 16 grupos e 16 cenas. O DALI Multi-Master também oferece 16 grupos virtuais adicionais no barramento DALI. Usando o sistema I/O System 750 da WAGO, os controladores DALI podem ser perfeitamente integrados em outros sistemas de construção. Vários DALI masters podem ser conectados a um único nó de barramento de campo. O número máximo de módulos que podem ser conectados a um controlador depende da memória necessária para a aplicação. O software de programação WAGO-I/O-PRO (CODESYS V2.3) ou e!COCKPIT (baseado no CODESYS V3) é utilizado como software de programação para os nós de barramento de campo. A WAGO fornece uma abrangente biblioteca IEC-61131-3 de blocos funcionais, simplificando a criação de aplicações de iluminação complexas. Alternativamente, um "Easy Mode" permite que as funções de iluminação sejam facilmente controladas sem qualquer programação complicada do PLC. O abrangente e fácil de usar WAGO DALI Configurator está disponível para comissionamento e manutenção - ele pode funcionar como uma aplicação independente ou ser chamado do WAGO-I/O-CHECK (CODESYS V2.3) ou do software e!COCKPIT (baseado no CODESYS V3).
