Máquina de ensaio de ruptura

mecânicamanualde materiais

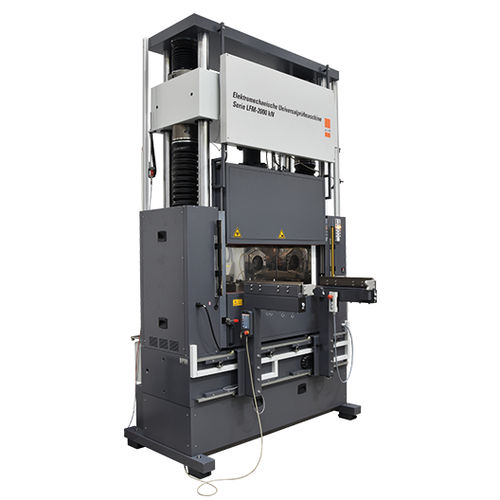

Sistemas de Testes Mecânicos de Fraturas Este sistema de teste é projetado para determinar a resistência à fratura (K1C), o deslocamento de abertura da ponta da fenda (CTOD) e os valores de resistência à fratura em J de materiais metálicos. Ambos os tipos de amostras, SE(B) Bend Specimens, bem como Compact C(T) Specimens podem ser testados desde temperaturas ambientes a baixas temperaturas. O sistema pode testar espécimes C(T) até B=4" (W=8") e SE(B) até 200 x 200 x comprimento 900 mm com pesos de até 290 kg. A grande câmara de condicionamento de amostras é incorporada na máquina com sistema de manuseio de amostras para facilitar o carregamento das amostras e Clevis Grips. Para o SE(B) Bend Test, a distância do rolo de apoio é ajustada automaticamente, dependendo do tamanho do espécime selecionado. Duas câmaras de pré-condicionamento são usadas para pré-resfriar as amostras antes de entrar na máquina de teste para aumentar a produtividade.
