Software de análise WM | Blade Analyzer

de mediçãode criaçãode processo

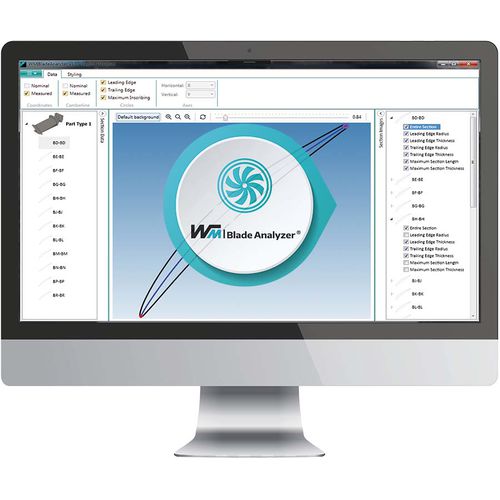

Com o programa WM | Blade Analyzer WENZEL apresenta uma nova ferramenta para a avaliação das medidas de lâminas de turbina. Características Gestão de dados de fácil utilização Introdução de parâmetros, regras de avaliação e tolerâncias | Qualquer número de peças pode ser armazenado | Importação / exportação de dados da lâmina Opções de avaliação extensiva Apoio a normas reconhecidas | Selecção individual ou desmarcação de avaliações standard integradas Geração de relatórios de medição interactiva Relatório livremente configurável com visualização de qualquer lâmina, pé ou corte de cabeça | Reusabilidade Alta flexibilidade Processo de medição totalmente automático | Solução flexível para análise de secções foliares | Integração sem problemas em qualquer ambiente Tomografia computorizada industrial O software WM | Blade Analyzer suporta parâmetros padrão como, por exemplo: Espessura máxima Raio de ataque e raio de fuga Espessura do bordo Comprimento da lâmina Ângulo da lâmina Para além dos parâmetros padrão, o software também suporta avaliações de acordo com vários padrões de fabricantes (GE, Safran, Rolls Royce, Pratt & Whitney). Diferentes algoritmos de melhor ajuste para determinar a posição da lâmina também fazem parte do âmbito dos serviços, tal como a avaliação das tolerâncias de cabeça e raiz. Um fluxo de trabalho definido facilita a criação do relatório de medição para o utilizador. Um relatório criado pode ser guardado como um modelo e utilizado para todas as medições posteriores . Os dados de medição são transferidos em formato de ficheiro. São suportados diferentes formatos tais como vda, iges, csv e xml. Para além do manual utilização, o software também pode ser automatizado por parâmetros de linha de comando. Para o registo estatístico dos resultados, os dados podem ser guardados em diferentes formatos
