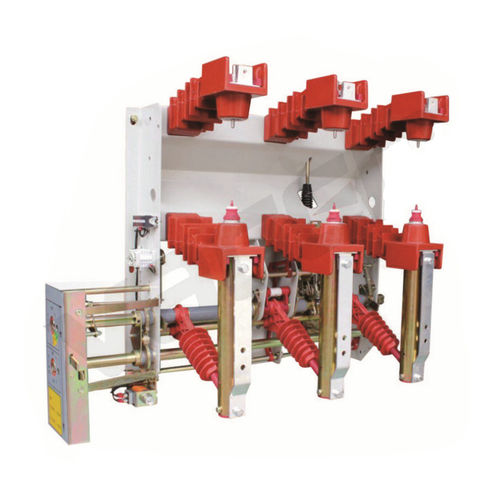

Chave seccionadora sob carga de ar VACF12-24kV

CAcom proteção contra curto-circuitosde média tensão

VACF12-24kV série M.V. interruptor de ruptura de carga do tipo ar e o seu aparelho combinado são utilizados para comutadores interiores M.V. AC 24kV, 50Hz. Os parâmetros técnicos específicos do comutador de carga são elevados e a acção é fiável. O mecanismo de funcionamento é basicamente formado como tipo de armazenamento manual de energia por mola, e também pode ser equipado com mecanismo de funcionamento por mola electromagnética. Com base no princípio de extinção por pressão de ar, pode ser quebrado muitas vezes sem substituir o tubo extintor de arco. Em condições normais de circuito, o interruptor de carga M.V. pode ligar, transportar e desligar a corrente de carga, e tem a capacidade de ligar a corrente de curto-circuito e suportar a corrente de curto-circuito num momento especificado. O interruptor de carga M.V. é adequado para instalação em armário de comutação de rede em anel e outros tipos de armário de comutação para recepção e distribuição de energia eléctrica. O interruptor de carga da série VACF 12-24kV pode ser equipado com interruptor de ligação à terra. O interruptor de ligação à terra tem a mesma capacidade de fecho em curto-circuito que o interruptor de carga, de modo a permitir e a estabilidade térmica dinâmica, e tem um intertravamento mecânico rigoroso com o interruptor de carga, de modo a assegurar que não haja mau funcionamento na estrutura. O interruptor de carga M.V. é adequado para instalação em armário de comutação de rede em anel e outros tipos de armário de comutação para recepção e distribuição de energia eléctrica.
