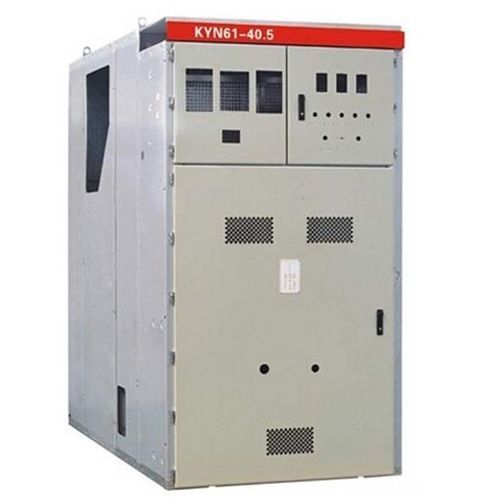

Conjunto de manobra e controle de distribuição primária Kyn61-40.5

trifásicoCAcom invólucro metálico

O painel de distribuição CA amovível KYN61-40.5 aplica-se à rede de energia eléctrica de 40,5 kV, trifásica, CA e 50/60 Hz para receber e distribuir energia eléctrica e também para controlo, monitorização e proteção. É aplicável em sistemas eléctricos gerais. Descrição da estrutura: O quadro elétrico é concebido de acordo com as normas G83906 e IEC298 e pode ser retirado do armário como uma unidade completa (carrinho). A estrutura do gabinete é feita de placa de zine depositada em alumínio ou folha galvanizada montada com ambas as conexões, roon de interrutor de disjuntor separado, sala de ônibus, sala de cabos e sala de instrumentos, todos os componentes de metal são aterrados, cada compartimento do circuito principal. sistema tem canal de liberação de pressão separado no compartimento do cabo pode ser definido barramento de aterramento de 10 * 60 mm. Características principais: 1.O uso de estrutura de gabinete montada, estrutura de piso de carrinho de mão de disjuntor, Tamanho pequeno: 2.Opcional: O disjuntor a vácuo da empresa VW1-40.5, disjuntor a vácuo xiamen huadian VEP-40.5, disjuntor semelhante são intercambiáveis. 3.Equipado com veículos de transporte especiais pode levantar, veículos de transporte amd gabinete posicionamento preciso, bloqueio e confiável 4.O interrutor principal, o carrinho de mão, o interrutor de interbloqueio da porta entre os métodos de bloqueio mecânico obrigatórios são utilizados para cumprir a função de interbloqueio "Cinco Anti". 5.todas as operações podem ser efectuadas no estado de porta fechada, para proteger a segurança do operador. 6.O cabo tem um espaço amplo, pode ser ligado a vários cabos e a uma tomada superior. 7.Grau de proteção do invólucro IP3X, porta do compartimento do carrinho de mão aberta entre os vários compartimentos da classe de proteção IP2X.
