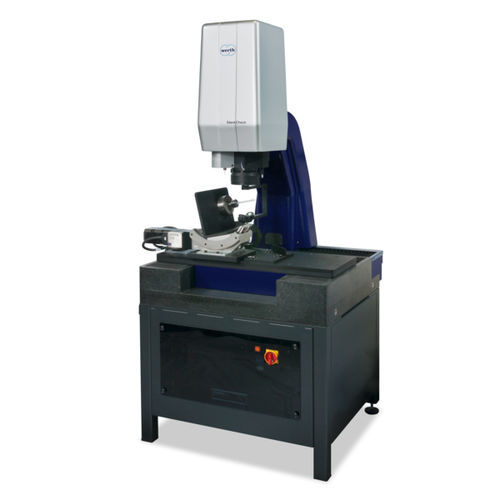

Máquina de medição tridimensional CNC StentCheck®

modelo cantilevercom múltiplos sensoresde alta precisão

A configuração especial da máquina de medição de coordenadas 3D óptico-táctil com dispositivo especial de iluminação e eixo giratório permite uma medição completa altamente precisa e rápida das endopróteses. Com a ajuda do eixo de rotação, dos mandris especiais de gravação e da função patenteada Rasterscanning HD ROTARY, as superfícies da camisa do cilindro são digitalizadas em secções ou completamente com o sensor de processamento de imagem durante a rotação e disponibilizadas para avaliação como uma imagem 2D ou registo de dados 3D no menor tempo possível. • Medição óptica micrométrica precisa e totalmente automática de centenas de propriedades geométricas, tais como larguras de banda, raios e ângulos em algumas dezenas de segundos • Avaliação automática em relação a estruturas defeituosas com o poderoso sistema de processamento de imagem • Ferramentas especiais de software evitam medições defeituosas, tais como as causadas por teias que se desviam muito da geometria alvo ou por contaminação • O eixo giratório estende a gama de aplicação à medição de geometrias cónicas e outras geometrias não cilíndricas, tais como endopróteses de válvulas cardíacas • Graças à medição 3D, elementos da geometria espacial podem ser capturados (por exemplo, ângulo do talão) • Graças ao conceito de multi-sensor e ao software de medição 3D WinWerth®, as medições tácteis, por exemplo para determinar a largura da barra, são possíveis exactamente nas posições do stent previamente determinadas com o processamento da imagem
