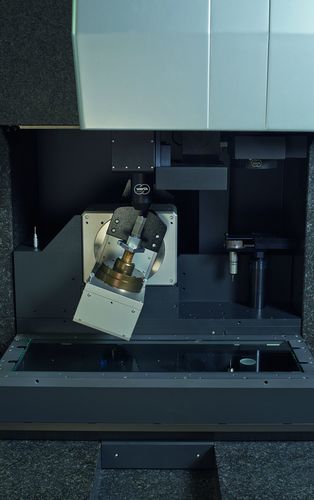

Sensor ótico de superfície CFL

de velocidadepara máquina de medição tridimensionalem linha

O Sensor de Linha de Foco Cromático permite uma aquisição extremamente rápida de valores medidos com até um milhão de pontos de medição em menos de três segundos devido a uma disposição em forma de linha de muitos sensores cromáticos. O princípio cromático de medição assegura baixos desvios de medição e um elevado grau de independência em relação às propriedades de superfície. As áreas de aplicação incluem peças difusamente reflectoras, bem como peças especulares e transparentes. • Adaptação da incerteza de medição e da gama de medição à respectiva aplicação com diferentes objectivos • Devido a uma grande gama de medição axial, muitas vezes não é necessário seguir os eixos do dispositivo até à geometria da peça de trabalho • A possibilidade de criar rapidamente uma imagem raster da superfície da peça de trabalho permite a formação de sistemas de coordenadas locais para medições posteriores com outros sensores • Espessuras de camadas de materiais transparentes também podem ser medidas (opção) Gama de medição 0,2 mm a 4 mm Precisão Desvio de sondagem admissível até 1 µm Como funciona A partir da caixa de avaliação a), a luz de uma fonte de luz de banda larga b) é projectada sobre a peça (posição 1), 2) ou 3)) através de acopladores de fibra c), fibras ópticas lineares d) e óptica de imagem e). A intensidade da luz reflectida é maior para a cor correspondente à distância da peça f). Isto é avaliado através de um espectrómetro g) para todos os pontos de medição de uma linha simultaneamente.
