Apalpador 3D TP200

de mediçãopara virabrequinsde disparo por contacto

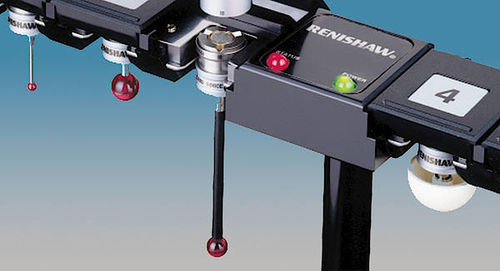

O TP200 é um sensor táctil de baixo custo para medição ponto a ponto em 3D. O sistema de sonda táctil permite medições altamente precisas, utilizando uma estrutura de strain gauge e está totalmente integrado no conceito de multisensores Werth. • Módulos de pontas de troca rápida com força de apalpação padrão (SF) e baixa força de apalpação (LF) • Aplicação de módulos de pontas (SF): tarefas gerais de medição com pontas padrão • Aplicação de módulos de estilete (LF): quando se utilizam pequenas esferas de estilete e para medir materiais sensíveis • Pode ser combinado com o trocador de sistemas de sonda MCR20 com 3 ou 6 posições de memória para uma troca rápida e fácil dos sistemas de sonda sem recalibração demorada Precisão Desvio de sondagem admissível até 1,1 µm Como funciona Quando se faz contacto com a peça, a deflexão da sonda desencadeia um sinal eléctrico para ler os sistemas de escala da máquina de medição de coordenadas e as coordenadas são armazenadas como um ponto de medição.
