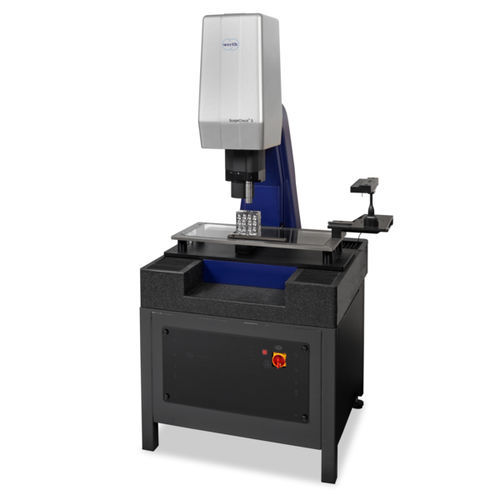

Máquina de medição tridimensional CNC ScopeCheck® S

modelo cantileverpara engrenagenspara lentes

O compacto ScopeCheck® S apresenta uma construção extremamente robusta em granito e betão polímero com guias e escalas protegidas, bem como compensação de temperatura, tendo assim sido optimizado para utilização próxima da produção. O sensor de processamento de imagem Werth incluído no equipamento básico é especialmente adaptado às necessidades da metrologia dimensional e proporciona uma detecção fiável dos bordos, mesmo nas condições de contraste mais difíceis. Diferentes métodos de variação de foco permitem medições ópticas 3D. As áreas típicas de aplicação são peças torneadas, fresadas, de plástico, estampadas e dobradas. • Óptica motorizada integrada de zoom 0,9x a 4,3x ou óptica intercambiável 1x a 100x • Maior flexibilidade através da integração de sensores adicionais, eixos rotativos ou rotativos-pivot • Processamento de imagem de contorno para medição automática de geometrias de forma regular e livre em luz reflectida e transmitida • Medição do comprimento e desvios de sondagem especificados de acordo com ISO 10360 Precisão Desvio de medição de comprimento admissível até 1,5 µm
