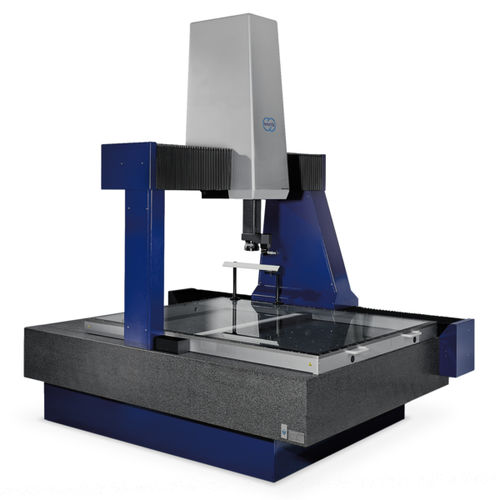

Máquina de medição tridimensional CNC ScopeCheck® MB

de pórticotipo pontepara peças grandes

Medição de peças de trabalho grandes e pesadas com pórtico móvel para produção e sala de medição A tecnologia dos sensores é posicionada utilizando a ponte móvel de modo a que a peça não tenha de ser deslocada durante a medição. Os intervalos de medição padrão entre 500 mm e 2 000 mm no eixo X, até 5 000 mm no eixo Y e até 1 500 mm no eixo Z permitem medições em peças de grande volume das indústrias automóvel, de engenharia mecânica e de fabrico de ferramentas com peso até 5 toneladas. Equipada com compensação de temperatura, a máquina de medição de coordenadas multi-sensor com ar proporciona resultados de medição precisos mesmo quando configurada perto da produção. • Possibilidades ilimitadas de medição óptica 3D de peças através da integração completa do Werth Zoom com distância de trabalho variável na manga-Z • Maior flexibilidade a alta velocidade de medição através da integração de tecnologia multi-sensor • Alta flexibilidade através de unidades de iluminação variáveis • Estrutura de fixação com luz transmitida por CNC ajustável para medição óptica rápida de peças estampadas e dobradas, folhas e perfis com iluminação homogénea em toda a gama de medição possível Precisão Desvio de medição de comprimento admissível até 1,8 µm
