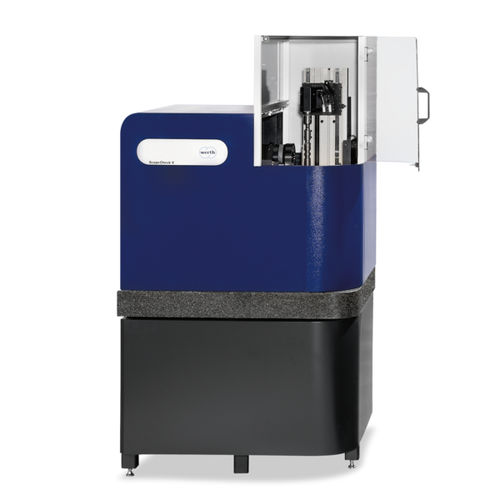

Máquina de medição tridimensional CNC ScopeCheck® V

para engrenagenspara virabrequinscom múltiplos sensores

A série ScopeCheck® V oferece a solução perfeita para a medição precisa de componentes rotativamente simétricos exigentes. Em contraste com as máquinas clássicas de medição de eixos, onde apenas as dimensões 2D são determinadas com iluminação de luz transmitida, estas máquinas de medição de coordenadas também permitem a medição, por exemplo, de dentes de engrenagens, ranhuras, cames de controlo e furos de refrigeração com sensores tácteis convencionais, a micro sonda patenteada Werth Fiber Probe® ou a Werth Laser Probe numa só fixação. • Todos os sistemas de fixação comuns podem ser utilizados para montagem flexível de peças de trabalho • O segundo eixo do sensor para operação sem colisão multi-sensor também pode ser adaptado numa data posterior • Os desvios de funcionamento (oscilação) são compensados por métodos matemáticos para determinar o eixo da peça • Interfaces normalizadas para software de ferramentas permitem medições automáticas • Especificação completa do dispositivo de medição de acordo com ISO 10360 Gama de medição Máx. Dimensões da peça L = 200 mm / 500 mm / 800 mm com D =140 mm / 250 mm / 250 mm Precisão Desvio de medição de comprimento admissível até 1,5 µm
