Scanner 2D WLP

de mediçãopara inspeção de superfíciespara bordo

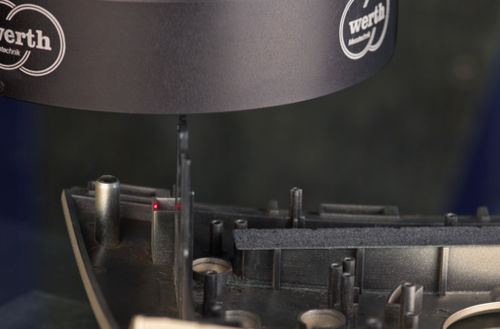

Com sensores convencionais de triangulação, o resultado da medição depende muito da estrutura e do ângulo de inclinação da superfície. Isto leva a incertezas de medição relativamente grandes, que só permitem que o sensor seja utilizado para tarefas de medição menos precisas. São alcançados melhores resultados com o sensor laser WLP (patente) Foucault integrado no percurso do feixe do Werth Zoom. Isto é particularmente adequado para medições rápidas de planicidade de superfícies inclinadas até 80° ou superfícies com as correspondentes curvas. • Devido ao seu desenho especial, o princípio único de Foucault do Werth Laser Probe oferece possibilidades de aplicação que vão além dos limites dos típicos lasers TTL (Through The Lens) • O WLP é integrado directamente no trajecto do feixe de um sensor de processamento de imagem, de modo a que sejam possíveis mudanças muito rápidas de sensor • No modo de medição, a varredura a laser pode ser observada muito bem visualmente • Alta velocidade de medição ao digitalizar contornos ou perfis de superfície Precisão Desvio de sondagem admissível até 0,75 µm Como funciona Devido à assimetria do feixe laser a) pela utilização de um fio de corte Foucault b) a luz difusamente reflectida atinge posições diferentes do díodo diferencial c), a partir daí é determinada a distância até à superfície da peça d). Um espelho divisor e) é utilizado para integrar o feixe laser num sensor de processamento de imagem f) (iluminação não mostrada).
