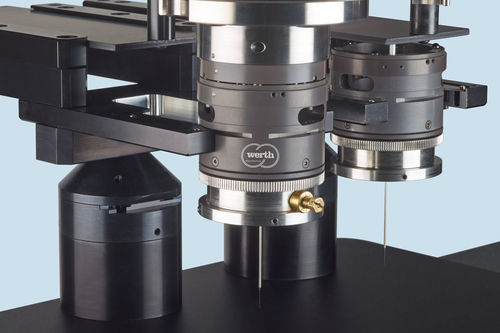

Sensor de distância cilíndrico WIP

de fibra ópticasem contatode pequenas dimensões

O WIP é um sensor de fibra óptica sem contacto para medição de alta precisão da geometria, forma e rugosidade. As geometrias das sondas podem ser adaptadas individualmente em relação aos ângulos de saída necessários para sondar as superfícies da peça de trabalho. Devido às pequenas dimensões da sonda, o WIP é particularmente adequado para detectar geometrias pequenas, de difícil acesso e profundas, pelo que faz parte dos conhecimentos especiais da Werth também na medição de microgeometrias. • A versão RS do WIP permite a medição de circularidade de alta precisão com uma sonda rotativa (patente) • Ao orientar a fibra num tubo metálico, as sondas também podem ser oferecidas em comprimentos muito longos para grandes profundidades de imersão • O bisel da sonda determina o ângulo de saída do feixe de medição entre 0° e 90°, as sondas com um ângulo de 90° são utilizadas, por exemplo, para medir as superfícies laterais de pequenos furos Precisão Desvio de sondagem admissível até 0,2 µm Como funciona Com um díodo superluminescente a) e uma sonda de medição c) ligada através de um acoplador de fibra b), mede-se a informação sobre a diferença temporal da luz reflectida na superfície de saída da sonda d) e a superfície da peça de trabalho e).c) e a superfície da peça e) é projectada pelo interferómetro (óptica de imagem f), separador de feixe g), espelho h) e i) e lente cilíndrica j))) sobre uma câmara de linha k) e a distância é determinada a partir desta.
