Termistor NTC

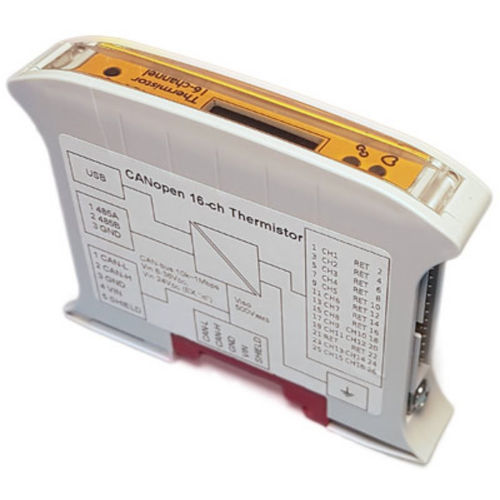

Precisávamos de uma interface de deteção de temperatura de 16 canais ligada ao barramento CAN para uma aplicação de teste funcional de placa de circuito. Especificamente para monitorizar as temperaturas dos MOSFET nos conversores flyback da placa de baterias OGS com balanceadores activos. Não encontrando tal interface, começámos a conceber um projeto rápido para realizar esta tarefa. Isto evoluiu rapidamente para um projeto de produto real; esta interface CANopen® para 16 termistores. Note-se que este dispositivo não se destina particularmente a aplicações de alta precisão, principalmente porque isso não se adequa às capacidades dos sensores de termistor NTC de baixo custo. Em vez disso, o dispositivo permite expandir a monitorização da temperatura utilizando sensores de baixo custo. Por exemplo, para monitorizar motores, rolamentos, sistemas de arrefecimento, etc. Funcionalidade Medição de 16 termístores NTC padrão (tipicamente 10kΩ) Taxa de amostragem de 100Hz até 1/60Hz Fieldbus CANopen®, perfil genérico do módulo de E/S CiA 401 Modbus RS485 fieldbus Configuração via CANopen ou utilizando uma aplicação para PC através da porta micro-USB Possibilidade de firmware personalizado com funções específicas de processamento de sinais Especificações conversor analógico digital delta-sigma de 24 bits Fonte de excitação com variação automática 10µA-1mA, máx. 3,3V O ecrã OLED mostra as 16 leituras de temperatura (°C ou °F) Entradas de sensores isoladas galvanicamente do barramento CAN (não umas das outras) Perfil de dispositivo CANopen® para módulos de E/S genéricos (CiA 401) Suporta a atribuição de LSS node-ID e Fastscan (CiA 305) Suporta a deteção automática da taxa de bits entre 10kbps e 1Mbps (CiA 801) CAN-FD 'Ready' (ainda não há suporte ativo para datarates FD, mas tolera tráfego FD no bus)
