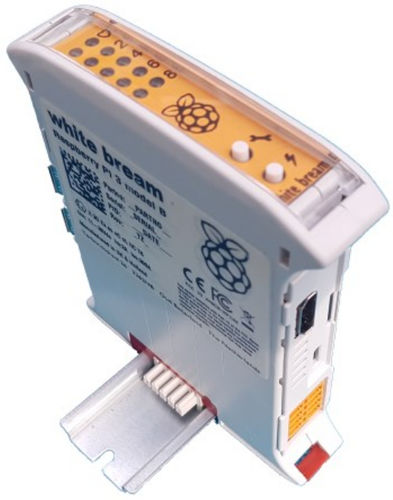

Placa de interface PICe 69-109-301

CANopenCANRS-232

Este módulo integra o Raspberry Pi 3 com uma fonte de alimentação robusta, várias entradas e saídas do mundo real e um circuito de encerramento + watchdog. Tudo pronto a utilizar numa caixa montada em calha DIN com uma conveniente ligação T-Bus. É ideal para aplicações industriais que envolvam CANopen ou DeviceNet. Especificações: Raspberry Pi 3 modelo B+ (incluído com 69-109-30X) fonte de alimentação 12-36V 5V/4A Fusível ativo 'eFuse' + fusível de reserva tradicional de 2,5A Interfaces CAN-bus e RS232, 36V robusto 4 entradas analógicas com gama analógica de 61,44V 4 saídas protegidas de lado baixo, IDC=1,2A, VDS=60V, RDS=500mΩ Controlo de alimentação suave e watchdog do sistema Relógio em tempo real (RTC) e bateria de reserva SRAM de 1Mbit Indicadores LED bicolores para alimentação, watchdog e 8× para fins gerais, estes últimos controlados através de um expansor de E/S I²C de 16 bits 2 botões do painel frontal, um dos quais funciona como ligação suave 2× bloco de terminais de mola de 3,81 mm de 10 vias para GPIO 5 pinos de terminal ligados a conectores internos de 0,1 Caixa para calha DIN 101x119,5 mm, largura 22,5 mm Alimentação T-Bus e ligação CAN (conetor de tomada DIN incluído) Segurança melhorada ATEX 'ec' (IEC 60079-7) e segurança aumentada 'nA' (IEC 60079-15) Descrição: O sistema T-Bus proporciona um método simples e cómodo de ligar vários dispositivos montados em calha DIN à alimentação e a uma rede de dados CAN-bus. No entanto, isto não é obrigatório, uma vez que este módulo Raspberry Pi também tem provisões para esses sinais em blocos de terminais normais no lado da caixa.
