Meios agressivos, com altas temperatura, corrosivos, prejudiciais ao meio ambiente ou tóxicos
Indústria petroquímica, química e de óleo & gás
Tratamento de água
Versátil nas aplicações
Características especiais
Conexão ao processo rosqueada
Versão com diafragma interno, partes do selo diafragma totalmente soldadas
Grande variedade de conexões ao processo e materiais
Conexões de limpeza disponíveis opcionalmente
Descrição
Selos diafragma são usados para a proteção dos instrumentos de medição de pressão em aplicações com meios difíceis. Nos sistemas de selo diafragma, o sensor diafragma do selo tem a função de fazer a separação do instrumento do meio.
A pressão é transmitida ao instrumento de medição através do meio de transmissão da pressão o qual está no interior do sistema de selo diafragma.
Para a implementação das diversas demandas de aplicação dos clientes, existe uma ampla variedade de versões, materiais e meios de transmissão da pressão disponíveis.
Para mais informações técnicas de selo diafragma e sistemas de selos de proteção, veja IN 00.06 “Aplicação - princípio de funcionamento - versões”.

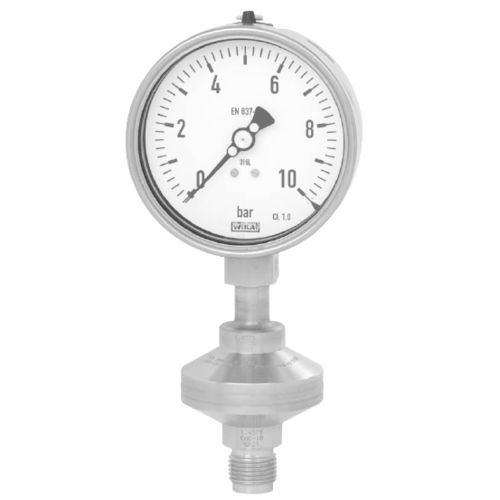

O selo diafragma com conexão rosqueada, modelo 990.34, é adequado para áreas de aplicação muito versáteis. Dependendo do material, a versão soldada também pode ser utilizada para pressões nominais particularmente elevadas até 1.000 bar [14.500 psi]. Outro benefício da junta soldada é que não é necessária qualquer vedação adicional entre as partes superior e inferior do selo diafragma.
A montagem do selo diafragma no instrumento de medição ocorre através da conexão direta.
