Elemento de resfriamento para proteção contra aquecimento excessivo de líquidos, gases e vapores
Proteção contra picos de pressão e vibrações
Conexão ao processo direta no manômetro ou em combinação com outros acessórios de instrumentação (ex.: válvulas)
Características especiais do sifão para manômetro
Versão compacta adequada para aplicações sujeitas a vibrações
Combinação customizada de válvulas e instrumentos de medição (hook-up) sob consulta
Pressões nominais até 420 bar [1.022 °F]
Temperatura máxima até 550°C [6.091 psi]

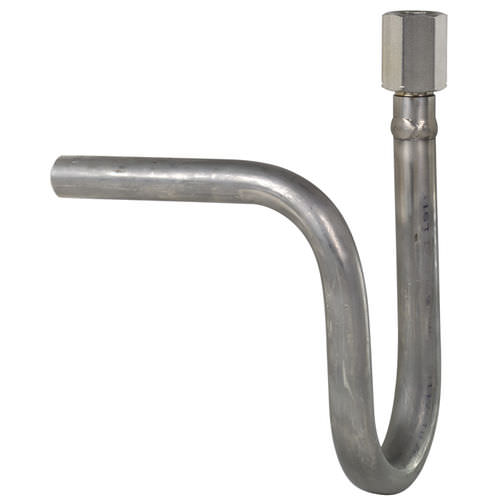

Descrição do sifão para manômetro
Sifões para manômetros conforme DIN 16282 estão divididas em forma U e forma de trombeta. Estas versões de sifão estão disponíveis com conexão rosqueada (formas A e C) ou conexão soldada (formas B e D) ao lado do processo.
Além dos sifões padronizados, estão disponíveis conexões para roscas NPT conforme DIN 16282 e variantes industriais padrão.
Dentro do sifão, o condensado é recolhido, o que impede a entrada de fluidos quentes no manômetro. É recomendado preencher o sifão com um líquido de resfriamento antes da montagem da linha de pressão.
Sifões na forma U são destinados para tomada de pressão horizontal; sifões na forma de trombeta são destinados para tomada de pressão vertical.
A forma compacta de comprimento otimizado minimiza a influência de vibrações e protege o manômetro contra picos e pulsações de pressão.
Para aplicações que não requerem um sifão, a WIKA oferece tubos de conexão em forma reta ou angular (cotovelo para tubo de 90°).
