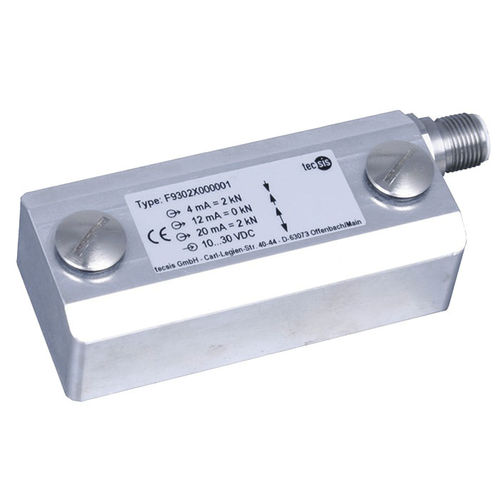

Extensômetro de cisalhamento de filme fino F9302

O extensômetro foi projetado para aplicações onde há a necessidade de medir a deformação devido a forças externas agindo em componentes maciços existentes. O aparelho é simplesmente aparafusado no componente. Após a calibração a unidade obtém as características de um transdutor de força, onde a tensão é transferida por fricção do componente para extensômetro. Devido à opção de montagem retroativa descrita e ao baixo requerimento de espaço, este tipo de sensor é versátil e universal para controle de força e carga. Exemplos de aplicação incluem grandes máquinas e construções em aço, onde altas cargas são determinadas. Casos como estes, entre outros, na construção de máquinas para gravação em relevo e prensas. O extensômetro é adequado para uso em estruturas onde o alongamento está na faixa máxima ≤ 1,0 ‰ e arquiva uma exatidão total da unidade de medição de 2 % do valor final da escala. Dois parafusos são usados para anexá-los na região da estrutura em que ocorre o alongamento relevante. Um amplificador está integrado. O extensômetro de deformação combinado é fácil de calibrar através de sinais de controle.
