Centro de usinagem CNC de 5 eixos 508S2
de 6 eixosverticalHSK-E40

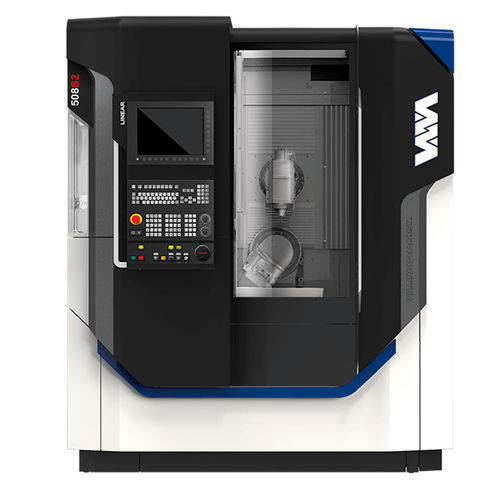

Centro de usinagem CNC de 5 eixos - 508S2 - Willemin-Macodel - de 6 eixos / vertical / HSK-E40
Centro de usinagem CNC de 5 eixos - 508S2 - Willemin-Macodel - de 6 eixos / vertical / HSK-E40
Centro de usinagem CNC de 5 eixos - 508S2 - Willemin-Macodel - de 6 eixos / vertical / HSK-E40 - imagem - 2
Centro de usinagem CNC de 5 eixos - 508S2 - Willemin-Macodel - de 6 eixos / vertical / HSK-E40 - imagem - 3
Guardar nos favoritos
Comparar


Características

Número de eixos
de 5 eixos, de 6 eixos
Orientação do eixo-árvore
vertical
Cone
HSK-E40
Número de ferramentas
48 ferramentas
Função adicional
de fresagem
Aplicações
para uso médico, para a indústria aeroespacial, odontológico
Outras características
com acionamento direto, de alta potência, de alta precisão
Curso X

400 mm
(15,75 in)

Curso Y

200 mm
(7,87 in)

Curso Z

385 mm
(15,16 in)

Velocidade de rotação

30.000 rpm, 42.000 rpm
(188.496 rad.min-1, 263.894 rad.min-1)

Potência

10 kW, 15 kW
(13,6 hp, 20,39 hp)

Velocidade de avanço no eixo X

60.000 mm/min
(39 in/s)

Velocidade de avanço no eixo Y

60.000 mm/min
(39 in/s)

Velocidade de avanço no eixo Z

60.000 mm/min
(39 in/s)

Peso máx. das ferramentas

1 kg
(2,2 lb)

Tempo de troca de ferramentas

0,8 s

Peso total

4.700 kg
(10.361,73 lb)

Comprimento total

2.210 mm
(87 in)

Largura total

1.870 mm
(73,6 in)

Altura total

2.220 mm
(87,4 in)

Descrição

O 508S2 é um centro de maquinação com 5 eixos simultâneos concebido para maquinar peças prismáticas complexas. Beneficia da tecnologia "Full Linear" - todos os eixos lineares e rotativos estão equipados com motores de acionamento direto. Graças ao seu desempenho dinâmico e à sua temperatura muito estável, o 508S2 é uma máquina altamente produtiva para o fabrico de peças de elevado valor acrescentado que exigem grande precisão e acabamentos superficiais de qualidade superior. O centro de maquinação 508S2 está equipado com um fuso vertical motorizado para operações de fresagem até 42.000 rpm, e um divisor rotativo duplo para operações de torneamento no eixo C até 4000 rpm. Inclui muitas características personalizadas, incluindo um depósito de ferramentas que oferece até 96 posições, ou robotização desenvolvida à medida. Isto faz do 508S2 um verdadeiro centro de maquinação multi-processo. Beneficiando dos mais recentes desenvolvimentos tecnológicos e da experiência abrangente da Willemin-Macodel em maquinação de alta precisão em 5 eixos simultâneos, o 508S2 é perfeito para indústrias de ponta como a relojoaria, joalharia, médica, dentária, aeroespacial e subcontratação mecânica de alta precisão. OUTRAS CARACTERÍSTICAS Rotação no eixo C até 4000 rpm Divisor duplo de acionamento direto de alta precisão, resolução 0,0001° Movimento angular do eixo B de -110° a +30° Indexação do eixo B de 0° - 90° em 0,2 seg Aceleração dos eixos lineares X Y Z, 10 m/s2 Magazine de ferramentas com até 96 ferramentas Refrigeração central programável até 80 bar Área útil de aproximadamente 3,8 m2

---
