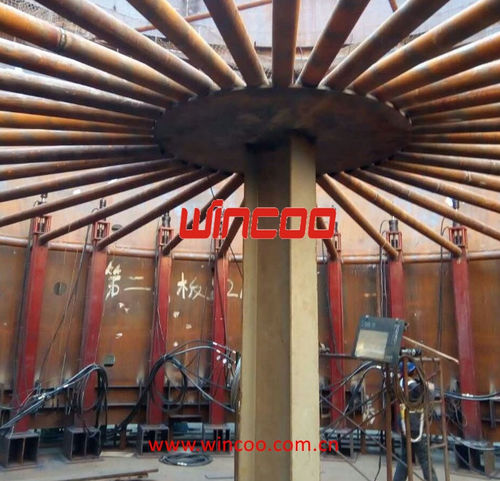

Sistema de elevação hidráulico

para tanque

Dados técnicos do sistema de jacking hidráulico de 12 t 1.estação de bombagem Pressão máxima:25MPa - Potência:11KW Vazão nominal de óleo:60L/min - Velocidade de rotação do motor:1470r/min capacidade do tanque de óleo:360L - Temperatura do sistema:20-60ºC precisão do filtro de óleo:20υm - Voltagem:220W Tipo de óleo do sistema:L-HM46# óleo hidráulico antidesgaste - Peso total:360Kg Tamanho exterior(mm): 1100*750*1000 - 2.Valetes capacidade teórica de elevação:125KN - Capacidade nominal de elevação:120KN pressão nominal do óleo:12MPa - Curso hidráulico:100±0.5mm Capacidade da Glissade:≤5mm - Peso:≤20Kg Tamanho de instalação para o mandril para cima e para baixo: assentar 3 *14U buraco na circunferência de um círculo φ120 Tamanho(mm):160*160*490 - Haste de elevação adequada: φ30round steel(45#) - dispositivo de mandril: mecanismo de parafuso - 3.Suporte de Jack Altura total:4460mm (será confirmada após o design) - Altura da haste de elevação:3900mm Curso deslizante:3630mm (será confirmado após o desenho) - distância entre o suporte do laço de expansão e o solo:310mm - Princípio do sistema de macacos hidráulicos de 12t Princípio do sistema de montagem A breve descrição a seguir apresenta o procedimento de trabalho em linhas gerais. Ele pode ser modificado em certos detalhes, quando necessário. Passo 1. O fundo do tanque - as placas são colocadas sobre a fundação preparada e soldadas juntas. Etapa 2. As vigas ou treliças do telhado são montadas e finalmente unidas à borda superior do anel do casco Etapa 3. O equipamento de elevação é instalado no tanque. As placas do segundo anel do casco (ao lado do anel superior) são posicionadas no exterior do primeiro.
