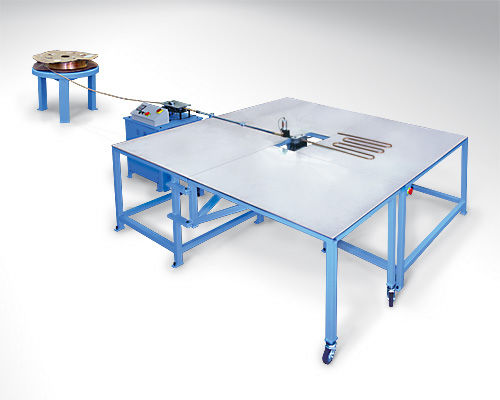

Curvadora hidráulica SB16

de tubosCNCde 3 eixos

As dobradeiras de tubos serpentinos CNC da série SB são projetadas para uso em produção. Todos os modelos SB oferecem a dobra de tubos de serpentina sem a necessidade de girar o material entre curvas (rotação no plano do eixo R). Programação dos ângulos de curvatura, raio da linha central, comprimentos retos e início da produção de serpentinas. A tubulação permanece sempre em contato com a mesa de apoio mantendo a planicidade. Uma das vantagens da dobra de tubos da série SB é a sua capacidade de gerir a serpentina à medida que esta está a ser formada. Como a cabeça curva pode dobrar tanto CW como CCW sem girar o tubo entre curvas, a capacidade de controlar bobinas de serpentina maiores torna-se muito mais fácil. A Winton oferece várias soluções de dobragem de serpentinas, desde 5mm de diâmetro externo até 50mm de diâmetro externo. Todas as soluções fazem uso de um sistema CNC de 3 eixos servo-acionados que permite ao usuário programar todos os ângulos e todos os comprimentos retos. O controlador compensará o retorno da mola e fornecerá um modelo 3D do tubo antes da dobra, o que auxilia na verificação das especificações da peça, enquanto o resto do processo de dobra é controlado por CNC. Todos os modelos dobram CW e CCW sem a necessidade de girar o tubo entre as curvas. Esta característica torna-se muitas vezes importante para garantir que o tubo da serpentina dobrada permanece plano. Em aplicações de transferência de calor, uma bobina de serpentina plana se traduz num produto eficiente. Um atuador de serpentina bipartida vem de série e permite uma curvatura de raio apertado. O design da cabeça de curvatura permite a curvatura instantânea em CW ou CCW. Portanto, não há necessidade de reposicionar a cabeça de curvatura para a rotação da mão oposta.
