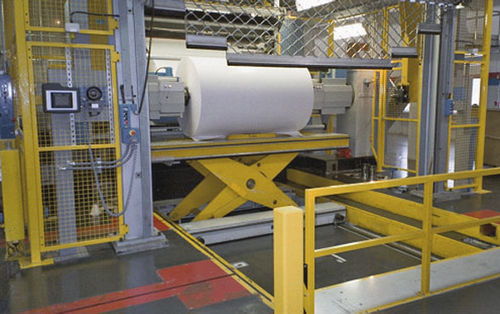

Sistema de carga e descarga para enrolador ARL

automático

As imprensas modernas da rotogravura com os rolos que pesam até 7 toneladas exigem a fase de transferência extremamente exata e estável com dispositivo de levantamento integrado. O rolo novo, inteiramente preparado chega na posição de espera diretamente na frente do reelstand. O ciclo automático para a carga é iniciado pela ação de emenda. Em uma primeira etapa o núcleo ou o rolo após-usado são tomados diretamente do braço do reelstand por meio de uma braçadeira do núcleo do monotrilho. O rolo novo é posicionado no meio da fase de transferência. Então a plataforma viaja à linha central pre-centrando-se e levanta o rolo. Uma fotocélula no dispositivo pre-centrando-se para o levantamento. Agora a função centrando-se do braço começa. Os cones centrando-se são introduzidos synchronously no núcleo. Os desvios da altura são corrigidos pelo ajuste de altura fino. O ajuste de altura fino igualmente permite a igualação das diferenças da altura deixadas e direitas. O trilho integrado do gerencio permite o alinhamento lateral exato do rolo. Uma vez que o rolo é alinhado, a posição está obstruída, a fase de transferência corre à posição da carga e transfere o rolo ao reelstand.
