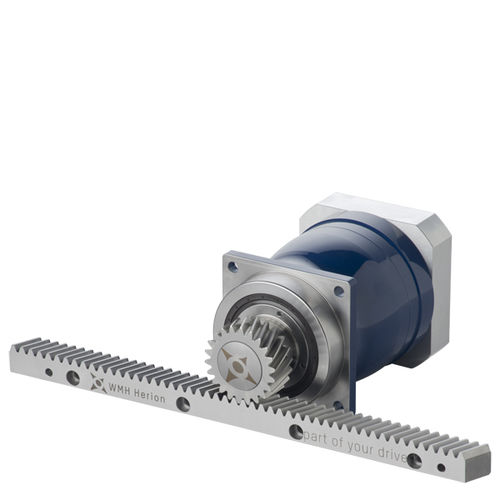

Redutor planetário MPRN, MPRW series

coaxial200–500 Nm100–200 Nm

Movimentação da cremalheira & do pinhão A combinação de caixas de engrenagens planetárias da baixo-folga com os pinhões e as cremalheiras high-precision é agradecimentos extremamente energy-efficient, precisos, dinâmicos e de forma convincente à vida de serviço longa. As movimentações da cremalheira & do pinhão de WMH Herion e de VOGEL permitem mesmo os pórtico da máquina que pesam as toneladas a ser aceleradas dinâmicamente e posicionado exatamente para baixo à escala do μm. Sumário de padrões de sistema: 1. Elevada precisão Caixas de engrenagens com uma conexão ranhurada do eixo no eixo de saída MPRW com folga e a cremalheira reduzidas na qualidade 5h23, pinhão na qualidade 5e24. - Tamanhos da caixa de engrenagens: 050, 100, 200, 300, 04, 05 - Torque da saída: até 850 nanômetro - Módulo da cremalheira e do pinhão: 2 - 4 2. Precisão Caixas de engrenagens com uma conexão do keyway no eixo de saída MPRN com afastamento padrão e cremalheira (de 2000 milímetros 6h24) na qualidade 6h23, pinhão na qualidade 7e25. - Tamanhos da caixa de engrenagens: 050, 100, 200, 300 - Torque da saída: até 315 nanômetro - Módulo da cremalheira e do pinhão: 2 - 3 3. Dimensões da cremalheira - Em Q5, a cremalheira pode ser entregada como 1 m ou 0.5 m como o padrão. - Em Q6, a cremalheira pode ser entregada como 2 m, 1 m ou 0.5 m como o padrão.
