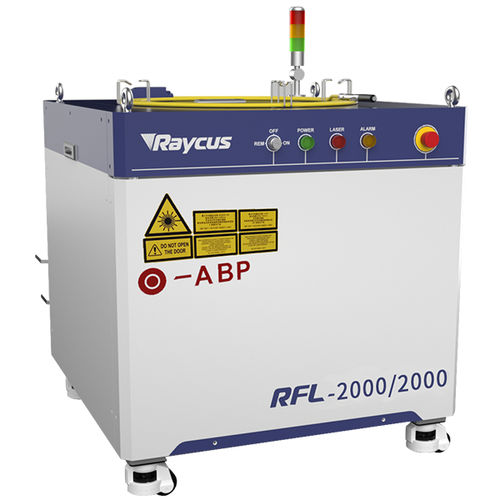

O Raycus RFL-ABP (Perfil de Feixe Ajustável) preenche a lacuna na tecnologia doméstica de modo ajustável de feixe de laser de fibra. Utilizando o combinador de fibra ótica personalizado desenvolvido pela Raycus, podem ser realizados diferentes modos de saída, tais como ponto Gaussiano, ponto em anel, ponto misto, etc., que podem ser comutados à vontade de acordo com os requisitos de processamento. Ao mesmo tempo, a potência do núcleo da fibra e do núcleo do anel pode ser ajustada de forma independente para atingir qualquer rácio de potência entre o núcleo da fibra e o núcleo do anel. Satisfazer as necessidades de corte e soldadura a laser de alta qualidade tornou-se outra arma para melhorar a qualidade e a eficiência do processamento.
Características técnicas
- Estrutura de fibra completa, estável e fiável
- O módulo ótico é acoplado de forma independente à camada central e à camada central anelar da fibra de saída
- A potência do núcleo/anel pode ser ajustada de forma independente, e o tempo de comutação de potência é curto (na ordem dos milissegundos) Com função de edição de forma de onda
Propriedades ópticas
. Frequência de Modulação:50~5000Hz
. Diâmetro do núcleo central: 50/100μm
. Diâmetro do núcleo do anel: 150/300μm
. Qualidade do feixe central: ≤2,2/4 mm×mrad
. Comprimento do cabo de saída: 20m (personalizável)
Características do controlo eletrónico
. Tensão de funcionamento (V AC): Sistema trifásico a quatro fios AC 340V ~ 420V, 50/60Hz (com PE)lMétodo de controlo: Comunicação série / AD
Outras características
. Dimensões (mm): 670*990*1160 (pega incluída)
. Método de arrefecimento: Ar-refrigeradolPeso :<250kgTemperatura de funcionamento:10~40°C
Vantagens do processamento de ponto circular
. Poder do ponto central e do ponto do anel
. Soldadura ajustável de forma independente
. A formação de cordões de soldadura sem salpicos é estável e consistente
---
