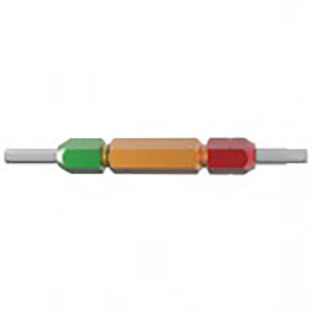

Medidor de diâmetro

industrial

O calibre Go-no é utilizado para testar o diâmetro interno do furo do cilindro. Se a extremidade de go pode atravessar o furo medido e a extremidade de no go não pode, o diâmetro do furo da peça medida é qualificado; se a extremidade de go não pode atravessar o furo medido ou uma parte da extremidade de no go pode entrar na peça medida, o diâmetro do furo da peça medida é inqualificável. Parâmetros técnicos Âmbito de aplicação: 1-Suitable para peças de trabalho das quais apenas o diâmetro do furo interior necessita de ser medido 2-Suitable para medições de furo passante, furo cego, furo de degrau e furo semicircular (mais de 180°) 3-Onicamente utilizado para medições de partes das quais a tolerância do diâmetro do furo é superior a IT8. Características técnicas Padrão de desenho de gabarito de três cores & gabarito de três cores sem gabarito com padrão de desenho de subsídio de costura: O punho padrão correspondente é seleccionado de acordo com os diferentes tamanhos do tamanho básico do diâmetro medido; A dimensão da peça de ligação da extremidade de go e no go e as peças de trabalho devem ser concebidas de acordo com a norma; O diâmetro da parte de trabalho da extremidade de go e da extremidade de no-go será determinado de acordo com a norma nacional GB1957-2006 Smooth Limit Gauge Technical Condition; O erro de forma e a rugosidade da superfície da extremidade em movimento e da extremidade sem movimento serão determinados em conformidade com a norma nacional GB1957-2006 Smooth Limit Gauge Technical Condition; Punho de três cores de padrão de manípulo sem manípulo: Os manípulos de manípulos de três cores dos calibres do go-no são divididos em cinco tipos de acordo com a dimensão básica do diâmetro medido; Os manípulos de manípulos de três cores são divididos em cinco tipos, de acordo com a dimensão básica do diâmetro medido;
