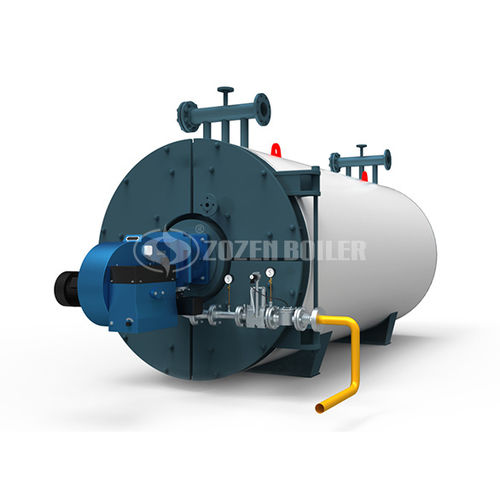

Aquecedor de óleo YQ(Y)W series

para gásde condutade convecção

YQ(Y)W série de aquecedores horizontais a gás/óleo Óleo térmico Capacidade térmica do produto: 700-14000 KW Pressão de trabalho: 0.8-1,0 MPA Temperatura de saída: 320 °C Combustível disponível: gás natural, gás de coqueria, bio-gas，liquid gás propano, diesel, petróleo pesado, petróleo leve, petróleo bruto Indústrias disponíveis: Petróleo, química, fibra química, farmacêutica, impressão e tingimento de têxteis, materiais de construção, processamento de madeira, processamento de óleo vegetal e outras indústrias Introdução As caldeiras a gás/óleo térmico YQ(Y)W têm uma estrutura de bobina redonda de três passagens. Uma bobina cónica é utilizada para a protecção eficaz da parede do forno na extremidade da caldeira. Este produto está equipado com um avançado dispositivo de combustão e é totalmente automatizado em operação. Após o queimador acender o combustível, a chama enche os tubos redondos da serpentina e transfere calor por radiação através da parede do tubo (primeira passagem). O gás de combustão de alta temperatura reúne-se na porta traseira e depois gira para a secção dos tubos de convecção (segunda passagem), onde a transferência de calor se realiza por convecção. O gás de combustão arrefece gradualmente aqui e flui para a porta da frente, onde é invertido e vai para a terceira passagem. Depois disso, ele entra na chaminé através do economizador e é liberado na atmosfera. Este tipo de aquecedor é entregue como um todo, e é instalado no local, ele só precisa conectar a tubulação de gás térmico (petróleo) e eletricidade para iniciar o funcionamento. O aquecedor tem quatro áreas de aquecimento: área de aquecimento por radiação do forno, a primeira área de aquecimento do feixe de tubos de convecção, a segunda área de aquecimento do feixe de tubos de convecção e economizador (caldeira de calor residual).
