Blindagem RFI

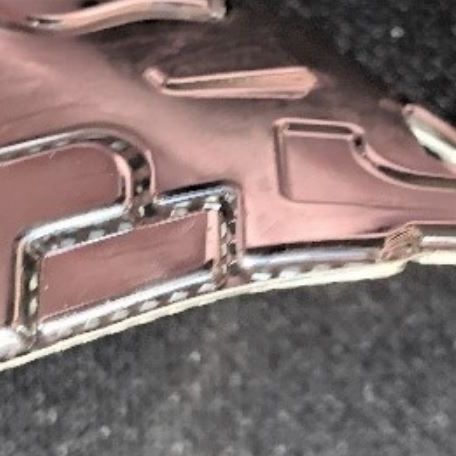

EMIinstalada em placa de dispositivotipo gaiola

A blindagem típica de uma peça ao nível da placa consiste numa lata de metal estampada (normalmente um retângulo) que é soldada diretamente às almofadas de terra ou através de vias de terra na placa de circuito impresso. Existe uma grande variedade de pontos de soldadura entre a blindagem e o plano de terra da placa de circuito impresso. Por exemplo, no caso mais extremo, a blindagem pode ser soldada continuamente em torno do perímetro da lata, onde se junta à placa. Isto fornece essencialmente uma gaiola de Faraday completa e proporciona um dos mais elevados níveis de eficácia de blindagem. Outros métodos incluem almofadas de solda a cada 2-4 mm à volta do perímetro e pinos que são soldados na parte de trás da placa, uma vez que estes pinos sobressaem através de vias ou orifícios. As vantagens das blindagens de uma só peça ao nível da placa são o facto de poderem proporcionar um elevado nível de eficácia de blindagem EMI/RFI e de poderem estar entre as soluções de menor custo. No entanto, as desvantagens podem ser numerosas. Se a blindagem for instalada durante o processo de refluxo, perde-se a capacidade de inspecionar e/ou retrabalhar a placa após o refluxo. Se a blindagem for instalada após o refluxo, pode ser um processo manual muito dispendioso e moroso, pode levar à dessoldagem de componentes adjacentes e não é amovível e substituível sem sujeitar a placa e os componentes a calor adicional, o que introduz sempre riscos. Para garantir uma junta de soldadura robusta entre a blindagem de uma peça e a placa de circuito impresso, existem requisitos rigorosos de co-planaridade, que são difíceis de alcançar e se tornam mais difíceis à medida que a dimensão da blindagem aumenta. Blindagem EMI de uma peça melhorada com a blindagem EMI SnapShot® da XGR Technologies
