Blindagem EMI
instalada em placa de dispositivopara cartão eletrônico

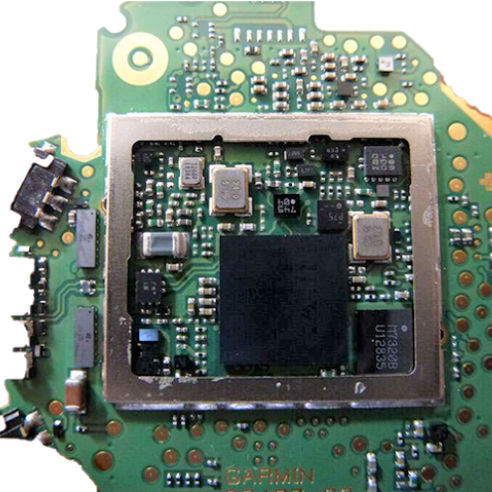

Blindagem EMI - XGR Technologies - instalada em placa de dispositivo / para cartão eletrônico
Blindagem EMI - XGR Technologies - instalada em placa de dispositivo / para cartão eletrônico
Blindagem EMI - XGR Technologies - instalada em placa de dispositivo / para cartão eletrônico - imagem - 2
Guardar nos favoritos
Comparar


Características

Especificações
EMI, instalada em placa de dispositivo
Aplicações
para cartão eletrônico

Descrição

Os escudos de duas peças de nível de placa consistem principalmente numa estrutura e tampa (as duas peças) e são uma opção extremamente popular para a protecção da actual electrónica altamente avançada. A tecnologia SnapShot oferece todas as vantagens de um escudo de duas peças de nível de placa e maior fiabilidade, robustez e eficácia de blindagem. A principal razão para escolher um escudo de duas peças do nível da placa é ter acesso aos componentes da placa após o refluxo para inspecção, que pode ser visual ou inspecção óptica automatizada, e retrabalho ou afinação. Com os tradicionais escudos EMI estilo estrutura e tampa, a estrutura é soldada à placa durante o processo de refluxo e a tampa (escudo) é fixada à estrutura numa etapa de pós-fluxo após a inspecção e o retrabalho estar completo. A tampa é normalmente fixada à armação por uma série de covinhas em torno do perímetro do escudo, criando a ligação mecânica e eléctrica. Uma desvantagem desta abordagem é que pode deixar grandes regiões de susceptibilidade a fuga de IME onde a tampa não está intimamente em contacto com a moldura. Também pode mover-se ou deslocar-se durante a vibração e o choque, o que pode criar variabilidade na eficácia da protecção de IEM. A tecnologia SnapShot é análoga a uma armação e a um escudo estilo tampa se considerar as esferas de solda como a armação e o escudo SnapShot como a tampa. Com esta vista, SnapShot é um escudo de duas peças de nível de placa. As esferas de solda são fixadas à tábua durante o processo de refusão e o escudo SnapShot é fixado ("snapped") no lugar depois de toda a inspecção e retrabalho estar completa.

---
