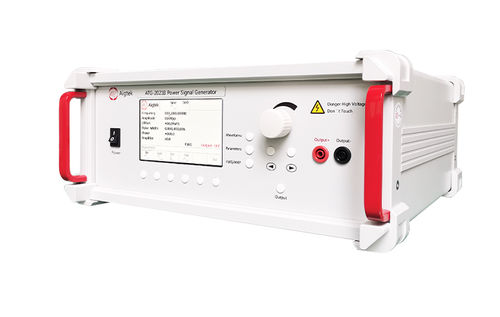

Gerador de sinal ATG-2022B

de alta tensãode 2 canais

O ATG-2022B é um gerador de sinal de potência de canal duplo ideal que pode produzir onda sinusoidal, onda quadrada, onda triangular e onda de pulso. O cliente pode escolher a entrada de sinal interna ou externa de acordo com as condições de utilização. Tensão de saída máxima de 200Vp-p (±100Vp); aciona cargas de alta tensão. Controlo digital e ganho de tensão variável, uma tecla para guardar a configuração geral, operação conveniente e concisa. Entrada A extremidade de entrada do sinal externo é a interface BNC. Durante a entrada incorporada do sinal, é o modo de gerador de sinal de potência, basta definir os parâmetros como forma de onda, frequência e tensão; quando o sinal é acedido externamente, é o modo amplificador, a resistência de entrada é de 5kΩ, a resistência de saída pode ser comutada e o sinal pode ser amplificado regulando o ganho de tensão. Saída A interface de saída é um borne de ligação banana; a tensão de saída é 0-200Vp-p (±100Vp); a corrente máxima de saída é 500mAp. Ecrãs LCD Painel de operação LCD para apresentar o estado do equipamento e os parâmetros de forma dinâmica, a interface interactiva é clara num relance, concisa e fácil de compreender. Ganho de tensão Modo amplificador para sinal de entrada externo, o ganho de tensão é de 0-60 vezes (1 passo), com controlo digital e variável. O ganho é apresentado no ecrã LCD e pode ser ajustado rapidamente à tensão necessária. Monitor monitor 1/100: A tensão da porta é 1/100 da porta de saída, a porta de monitorização é um conetor BNC que pode ser ligado ao osciloscópio para monitorizar a tensão de saída em tempo real. Largura de Banda (-3dB)：DC~1MHz Voltage：200Vp-p（±100Vp） Corrente：500mAp Taxa de variação: ≥445V/μs
