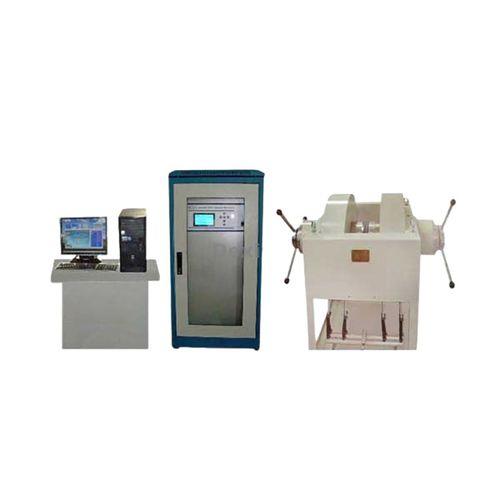

Sistema de medição para materiais magnetostritivos DXSS-2020

O sistema de medição multiparâmetro DXSS-2020 de materiais magnetostrictivos é o dispositivo que mede os parâmetros magnéticos do material (como ldc -Hdc, Bdc-Hdc, lac-Hac, Bac-Hac, Zac-f, Hcb, Hcj, Br e BHmax etc.) que mudam com o campo magnético AC e DC aplicado. ) mudam com o campo magnético AC e DC aplicado. O sistema é composto por um electroíman, uma fonte de alimentação para o electroíman, um fluxímetro, um gaussímetro, um extensómetro, uma bobina de Helmholtz, um testador de impedância, uma fonte de alimentação de audiofrequência, um sistema de aquisição de dados, um saco de pressão, um computador e uma impressora laser. - O campo magnético DC classifica sete gamas de escala completa que são 0,5 kOe, 1kOe, 2kOe, 4kOe, 8kOe, 16kOe e 32kOe, a resolução mais elevada é de até 0,1Oe. - A gama de campos magnéticos AC é de 320 Oe, e a sua resolução é de 0,01 Oe. - A tensão AC e DC classifica nove gamas de escala completa que são 32000με, 16000με, 8000με, 4000.0με, 3200.0με, 1600.0με, 800.0με, 400.0με e 320.00με, e a sua resolução mais elevada é de até 0.01με. - A gama de fluxo magnético DC é de 32,0 mWb, a sua resolução mais elevada é de até 0,001mWb. - A frequência da fonte de alimentação de frequência de áudio pode ser continuamente ajustada de 30Hz a 10kHz, e a potência máxima de saída é de 500W. É utilizado em conjunto com a unidade de medição de impedância, e a curva característica da impedância da amostra com a frequência pode ser obtida, e os parâmetros de permeabilidade incremental μ33, coeficiente piezomagnético d33, coeficiente elástico S33 e coeficiente de acoplamento electromecânico axial K33 etc. podem ser calculados pelo software de correspondência.
