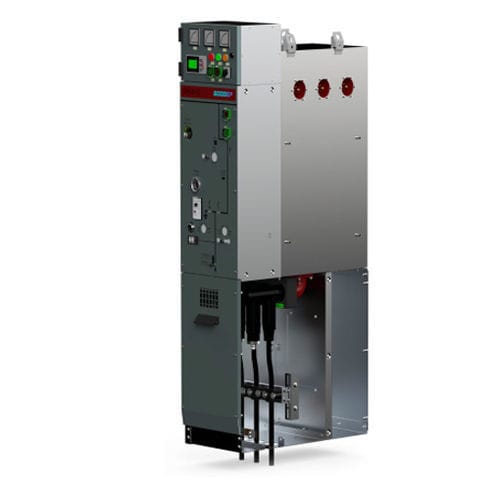

Painel de distribuição RMU isolado a ar seco GDSGR-12

de distribuição secundáriade distribuição primáriaCA

I - Amperímetro 2. - Dispositivo de protecção integrado com microcomputador 3. - Indicador do estado de energia do interruptor principal Conhecer o estado de energia do mecanismo de funcionamento do interruptor principal através da observação do indicador. 4. - Orifício de funcionamento do armazenamento de energia Armazenar energia para o mecanismo de funcionamento do interruptor principal, utilizando o manípulo de funcionamento para rodar o eixo do mecanismo de armazenamento de energia 5. - Dispositivo de cadeado para o orifício de funcionamento do armazenamento de energia A placa de cadeado que se encontra em Inkago com o dispositivo de cadeado protege o orifício, de modo a que o manípulo de funcionamento só possa ser inserido no orifício quando o dispositivo de cadeado for accionado. E o dispositivo deve ser fechado com cadeado para evitar que pessoal não autorizado o opere incorrectamente. Indicação do valor da pressão de ar interna em relação ao exterior da caixa de ar. 7 Indicador do contador Indica a frequência acumulada de abertura/fecho do mecanismo de funcionamento do interruptor principal. 8.janela de 0bscrvação Observa a posição de fecho/abertura do interruptor de ligação à terra e do interruptor seccionador através desta janela de observação. 9. - Bloqueio electromagnético de ligação à terra O interruptor de ligação à terra só pode ser accionado se o interruptor não estiver carregado. 10. - Operação do interruptor de ligação à terra Holo Opere o controlo de abertura/fecho do interruptor de ligação à terra utilizando o manípulo de operação para rodar o eixo de operação do interruptor de ligação à terra. II - Botão de iluminação isolada A lâmpada da janela de observação é controlada pelo botão de iluminação. 12-Indicador de carga capacitiva O indicador de carga mostra se o casquilho está carregado, e três tomadas por baixo do indicador podem ser utilizadas na fase de verificação secundária. O indicador de carga define o botão de comutação, o que pode efectivamente prolongar a sua vida útil. 13. - Porta da câmara do cablo 14. - Interruptor de conversão Remoto/Local 15. - SF6 livre
