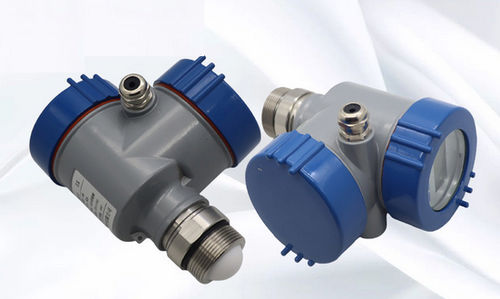

Indicador de nível de líquidos 36703551

de radar

medida nivelada do liquide não corrosivo do calibre nivelado 4-20mA do radar 80G O calibre nivelado do radar KLD801 adota a tecnologia modulada frequência da onda contínua (FMCW). A antena emite-se um sinal de radar de alta frequência de FM, e a frequência do sinal de radar aumenta linearmente. O sinal de radar transmitido é recebido pela mesma antena após ser refletido pelo meio medido. Ao mesmo tempo, a diferença da frequência entre a frequência transmitida do sinal e a frequência recebida do sinal é proporcional à distância medida. O sinal de diferença recolhido da frequência é sujeitado a Fourier rápido transformar (FFT) para obter o espectro do eco refletido, e a distância ao alvo a ser medido é calculada com base nesta. Princípio de funcionamento O pulso estreito da micro-ondas dos transmites da antena de radar que será refletido para trás ao alcançar a superfície do meio testado e recebido então outra vez pelo sistema da antena. Os sinais serão transmitidos ao circuito elétrico e convertidos então em sinais nivelados. Porque a velocidade da transmissão da micro-ondas é tão rápida, o tempo usado para a transmissão por micro-ondas à superfície do meio testou e refletiu então é para trás quase 0.
