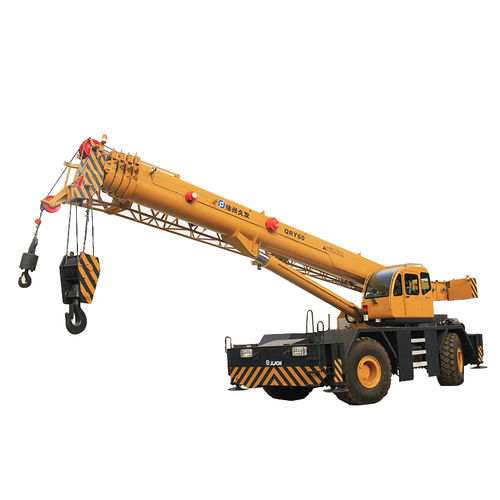

Guindaste móvel RT60

com lançatelescópicopara terrenos acidentados

Notas: Explicações para a elevação de carga 1) O valor da carga nominal de elevação indicado na tabela é a capacidade máxima de elevação quando a grua é ajustada em terreno sólido e nivelado. A carga não deve exceder 75 % da carga de tombamento; 2) A carga nominal total de elevação indicada na tabela inclui o peso do gancho e das lingas; 3) O raio de trabalho indicado na tabela é o valor real incluindo a quantidade de deformação da lança, portanto a operação de elevação deve ser realizada de acordo com o raio de trabalho. 4) 75 % da carga de basculamento tem em conta a força do vento 6, ou seja, a operação de elevação ainda pode ser realizada com os dispositivos de elevação totalmente estendidos quando a pressão do vento atinge 125N/m2 , mas a operação de elevação com pneus ou o deslocamento com carga são proibidos. EXPLICAÇÕES DA ESTRUTURA DO SISTEMA 1.BOOM 5 seções ordinal de potência total e lança telescópica sincronizada de caixa tipo U redonda. O sistema de sincronização consiste em 2 cilindros telescópicos,2 coleções de cabos de extensão e cabos de retração. Um cilindro controla 2 barras de seção, o outro controla 3 barras de seção e 3 barras de 3, 4 e 5 cabos telescópicos sincronizados por extensão e cabos retraídos. As seções do telescópio de lança são suportadas por barras deslizantes de nylon. Comprimento totalmente retraído --11,6m Comprimento totalmente estendido -- 43,6m Velocidade de extensão -- 130s Diâmetro da raiz -- 370mm ELIMINAÇÃO DE BOOM Ângulo da lança -- 6°~78° Velocidade de elevação da lança --6°~78°，90s
