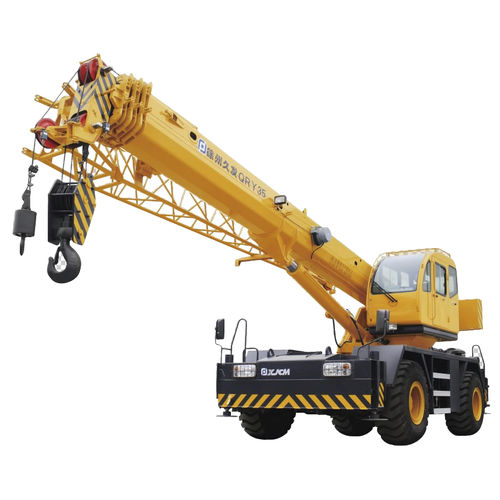

Guindaste móvel RT35

com lançatelescópicopara terrenos acidentados

Notas: Explicações para a elevação de carga 1) O valor da carga nominal de elevação indicado na tabela é a capacidade máxima de elevação quando a grua é ajustada em terreno sólido e nivelado. A carga não deve exceder 75 % da carga de tombamento; 2) A carga nominal total de elevação indicada na tabela inclui o peso do gancho e das lingas; 3) O raio de trabalho indicado na tabela é o valor real incluindo a quantidade de deformação da lança, portanto a operação de elevação deve ser realizada de acordo com o raio de trabalho. 4) 75 % da carga de basculamento tem em conta a força do vento 6, ou seja, a operação de elevação ainda pode ser realizada com os dispositivos de elevação totalmente estendidos quando a pressão do vento atinge 125N/m2 , mas a operação de elevação com pneus ou o deslocamento com carga são proibidos. EXPLICAÇÕES DA ESTRUTURA DO SISTEMA 1.BOOM 4 secções com potência total parcialmente sincronizada da lança telescópica de caixa octogonal redonda. O sistema de sincronização consiste em 1 cilindro telescópico,2 coleções de cabos de extensão e cabos de retração. As seções do telescópio de lança são suportadas por barras deslizantes de nylon. Comprimento totalmente retraído -- 10m Comprimento totalmente estendido -- 31m Velocidade de extensão -- 80s Diâmetro da raiz -- 300mm ELIMINAÇÃO DE BOOM Ângulo da lança -- 0°~80° Velocidade de elevação da lança --10°~80°，75s 2.JIB 1 fase de oscilação da lança em torno do tipo com triplo desvio (tipo telha). Telescópios de secção superior do tipo treliça do lado direito da secção da barra de base. Comprimento -- 7.3m Deslocamento -- 0°，30°
