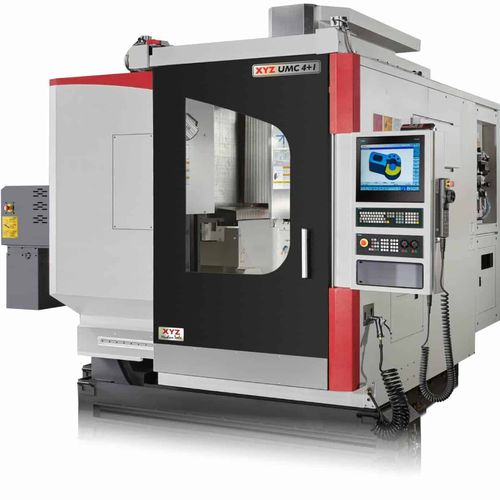

Fresadora CNC de 5 eixos XYZ UMC 4+1

verticalcom mesa giratóriaBT 40

Após a introdução e o sucesso do UMC-5X, tivemos muitas conversas com clientes que, embora vissem as vantagens do movimento simultâneo de cinco eixos, não conseguiam justificar o investimento. Isto conduziu directamente à criação da UMC 4+1, cujo preço inicial é inferior a £130.000, o que representa uma poupança de cerca de £30.000 em relação à UMC-5X, proporcionando uma entrada altamente competitiva em termos de custos na maquinagem de cinco eixos para aqueles que não necessitam de uma operação simultânea de cinco eixos. A UMC 4+1 da XYZ partilha o mesmo envelope de maquinação que a UMC-5X, com percursos de eixo de 600 por 600 por 500 mm (XYZ) e uma mesa rotativa tipo munhão de 600 mm com uma velocidade de rotação de 90 rotações/minuto e uma capacidade de carga de 600 kg. Os clientes podem escolher entre um fuso em linha de 12.000 ou 15.000 rotações/minuto ou uma unidade motorizada com até 24.000 rotações/minuto. O controlo é fornecido pelo popular sistema Siemens 828D Shopmill com a sua interface de ecrã táctil de 15". Equipamento de série -Controlo por ecrã táctil Siemens 828D de 15 -Maquinação Multi-Faces -Codificador de escala rotativa de alta resolução Heidenhain RCN238 no centro de rotação +-5 segundos de arco -DCM - Monitorização dinâmica de colisão -TSC - Compensação térmica do fuso -SVS - Supervisão da Vibração do Eixo -Pistola de refrigeração -Transportador de limalhas e contentor -20 Bar através do líquido de arrefecimento do fuso Equipamento opcional Robô para funcionamento automático Esfera de referência para Traori/Kinematic (ajuste do ponto de referência) Refrigeração através do fuso com bomba de alta pressão (70 bar) Apalpador de ajuste da peça de trabalho Apalpador de ajuste da ferramenta Cinemática A definição do ponto de articulação do eixo basculante 'A' e do centro de rotação do eixo rotativo 'C' é fundamental para a exactidão e precisão das peças maquinadas.
