Terminal de cabo isolado

de média tensão

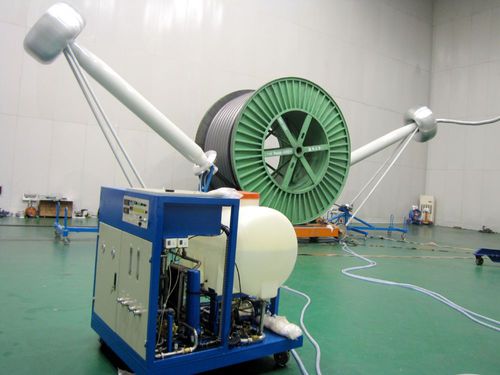

Terminações da extremidade do cabo As terminações dos cabos são usadas em testes de rotina, de amostra e de tipo de cabos de média e alta tensão com isolamento plástico, de acordo com a IEC 60840 (30-150kV), IEC 62067 (150-550kV), IEC 60060-1, IEC 60060-2 e IEC 60270. Eles atuam como a conexão entre o objeto de teste e o sistema de teste de alta tensão. Existem dois modelos de terminações de cabos que utilizam técnicas diferentes dependendo da tensão de teste dos cabos a serem testados. Os sistemas de terminação de óleo são usados para testar cabos de média tensão com tensões de teste de até 100 kV. Os sistemas de terminação de água são usados para testar cabos de média e alta tensão com tensões de teste variando de 75 kV a 800 kV. Para além das terminações de água, incluem uma unidade de condicionamento de água. Ao testar os cabos, o sistema extrai as perdas de calor produzidas através de um circuito fechado de água e, ao mesmo tempo, monitora a condutividade do meio classificador de tensão resistivo.
