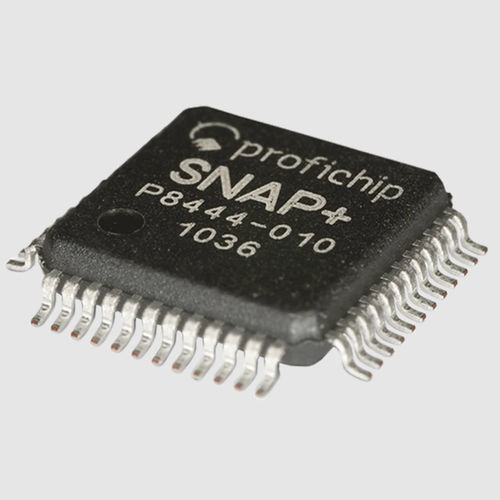

Chip digital SNAP+

analógicode detecção

Informações básicas sobre o backplane SliceBus: Sistema mestre único Até 64 estações escravas (Nó) Transmissão de dados seriais assíncronos com 48 MBit/s sobre física LVDS ponto a ponto Linha de alarme adicional para inicialização e comunicações assíncronas de eventos do nó para o mestre Deteção completa do sistema a partir do mestre SliceBus sem informações externas sobre a configuração do módulo Mecanismo de deteção de erros: Código CRC com distância de Hamming 4 para cada telegrama (todos os erros de 3 bits serão detectados) Função Watchdog dentro de cada nó para observação do mestre SliceBus "Desligamento automático" em caso de mau funcionamento do mestre SliceBus Estatísticas de repetição para deteção precoce de possíveis problemas de transmissão Sincronização de tempo: Cada nó tem o seu próprio relógio com resolução de 1 µs Todos os relógios dos nós são sincronizados com o mestre SliceBus (precisão <100ns) Opção para sincronização de relógio de mestre SliceBus para mestre SliceBus através de diferentes protocolos (Profibus DP V2, Profinet, Ethercat,...) Funções tecnológicas SNAP+: Função E/S standard: 8 E/S digitais ou até 32 E/S com registo de deslocamento Função de filtro de entrada digital integrada Sinalização assíncrona de eventos com registo de tempo em µs para nós avançados Dois contadores avançados com sobreamostragem AB, trinco, reset, saída, histerese, valor de comparação, contagem repetitiva/sem fim e informação adicional de carimbo de tempo Função SSI com informação de carimbo de tempo (cálculos de velocidade: diferença de contador/tempo) Modulação de largura de pulso com resolução de 20 ns Modo de medição de frequência Nós especiais de carimbo de tempo de E/S digital (ETS: Edge Time Stamp System) para controlo de borda de entrada e saída com resolução de 1 µs (independente do ciclo de fieldbus!)
