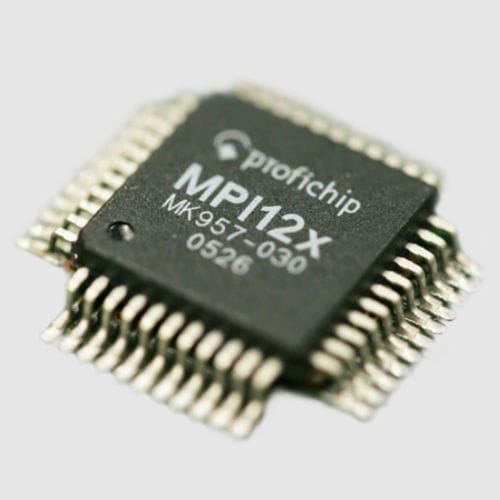

O MPI12x é um ASIC de comunicação combinada com uma interface de microprocessador de 8 bits, para aplicações MPI e PROFIBUS-DP slave.
Funcionamento
O MPI12x lida com a identificação de mensagens e endereços, sequências de segurança de dados e processamento de protocolos para PROFIBUS, o protocolo de transporte subjacente. O manuseamento de tokens, a deteção de erros e o pré-processamento de dados são efectuados automaticamente, libertando o processador anfitrião de todas as tarefas de cálculo críticas e morosas.
Transmissão de dados
O suporte de taxas de transmissão de dados até 12 Mbit/s, o protocolo PROFIBUS integrado no hardware, a RAM de comunicação de 4 KByte e a interface configurável com o microprocessador são caraterísticas que permitem criar aplicações MPI de elevado desempenho.
O conhecido núcleo PROFIBUS-DP-Slave da série VPC3 (serviço DP-V2, sincronização de relógio) também está integrado.
Comunicação MPI até 12MBit/s incl. token e manuseamento PROFIBUS de baixo nível
Núcleo escravo PROFIBUS-DP adicional (compatível com VPC3+C)
sRAM integrada de 4kB
Interface configurável do µcontrolador de 8 bits
3.tensão de alimentação única de 3V / entradas tolerantes a 5V
Pilha de software
Pacote PQFP44 (compatível com RoHS)
---
