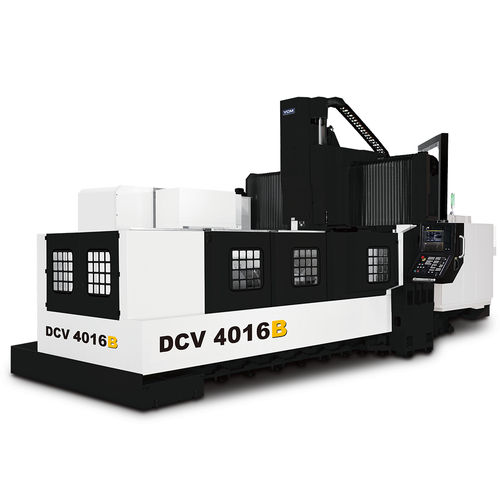

Centro de usinagem CNC de 3 eixos DCV4016Bverticalde coluna dupla40 ferramentas
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 3 eixos
- Orientação do eixo-árvore
- vertical
- Estrutura
- de coluna dupla
- Número de ferramentas
- 40 ferramentas, 60 ferramentas, 120 ferramentas
- Função adicional
- de corte
- Outras características
- de alta rigidez, com acionamento direto
- Curso X
4.065 mm
(160,04 in)- Curso Y
1.600 mm
(62,99 in)- Curso Z
762 mm, 1.016 mm
(30 in, 40 in)- Velocidade de rotação
4.500 rpm, 6.000 rpm, 10.000 rpm
(28.274 rad.min-1, 37.699 rad.min-1, 62.832 rad.min-1)- Potência
25 kW, 45 kW
(33,99 hp, 61,18 hp)- Velocidade de avanço no eixo X
15.000 mm/min
(10 in/s)- Velocidade de avanço no eixo Y
15.000 mm/min
(10 in/s)- Velocidade de avanço no eixo Z
15.000 mm/min
(10 in/s)- Capacidade máx. da mesa
12.000 kg
(26.455 lb)- Peso máx. das ferramentas
20 kg
(44,1 lb)- Peso total
35.000 kg
(77.161,79 lb)
Descrição
Estrutura corporal soberba
Base Inteiriça
Proporção rígida do cabeçote
Com transmissão Hi-lo Gear
O fuso incorpora rolamentos do tipo rolo para uma rigidez de corte extremamente elevada.
A transmissão de engrenagem de 2 passos fornece 88,87kgf-m de torque de saída a 241rpm, ideal para maquinar material duro.
Guias de Alta Rigidez
O eixo X é accionado directamente pela caixa de velocidades que oferece uma resposta axial suave e um elevado binário
Guias tipo rolo no eixo X/Y
O eixo Y é suportado por 3 guias tipo rolo e 6 blocos deslizantes para oferecer a máxima rigidez de corte
Apoio horizontal e vertical do cabeçote
Guia de caixa temperada e retificada no eixo Z amplia a interface de contacto para uma elevada estabilidade de maquinação
---
