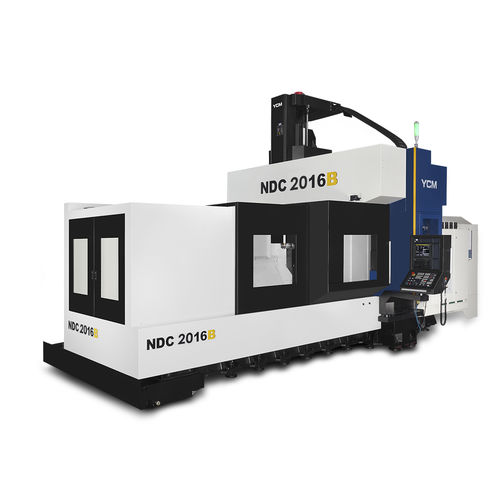

Centro de usinagem CNC de 3 eixos NDC2016B
verticalde coluna dupla40 ferramentas

Centro de usinagem CNC de 3 eixos - NDC2016B - YCM (Yeong Chin) - vertical / de coluna dupla / 40 ferramentas
Centro de usinagem CNC de 3 eixos - NDC2016B - YCM (Yeong Chin) - vertical / de coluna dupla / 40 ferramentas
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Estrutura
de coluna dupla
Número de ferramentas
40 ferramentas, 60 ferramentas, 32 ferramentas, 120 ferramentas
Outras características
de alta precisão, de alta rigidez, de motores lineares
Curso X

2.200 mm
(86,61 in)

Curso Y

1.600 mm
(62,99 in)

Curso Z

762 mm, 1.016 mm
(30 in, 40 in)

Velocidade de rotação

6.000 rpm, 10.000 rpm
(37.699 rad.min-1, 62.832 rad.min-1)

Potência

35 kW, 45 kW
(47,59 hp, 61,18 hp)

Velocidade de avanço no eixo X

20.000 mm/min
(13 in/s)

Velocidade de avanço no eixo Y

20.000 mm/min
(13 in/s)

Velocidade de avanço no eixo Z

15.000 mm/min
(10 in/s)

Capacidade máx. da mesa

8.000 kg
(17.637 lb)

Peso máx. das ferramentas

20 kg
(44,1 lb)

Peso total

22.000 kg
(48.501,7 lb)

Descrição

A-estrutura de base com múltiplos pontos de apoio proporciona ao eixo X a melhor rectidão Mesa de trabalho totalmente suportada por base proporciona uma precisão dinâmica perfeita Uma peça de coluna de alta rigidez oferece baixa deformação, proporcionando ao eixo Y a melhor retidão A sela de vão largo proporciona um apoio horizontal e vertical que descentraliza a carga causada pelo peso da cabeça e do fuso durante a maquinação A caixa de alta amortização no eixo Z absorve vibrações, prolonga a vida útil da ferramenta e aumenta a precisão superficial Os brocas duplas com transportador oferecem uma remoção eficiente de cavacos O desenho simples da chapa metálica reduz a acumulação de cavacos

---

Tradução automática  (ver texto original em inglês)
