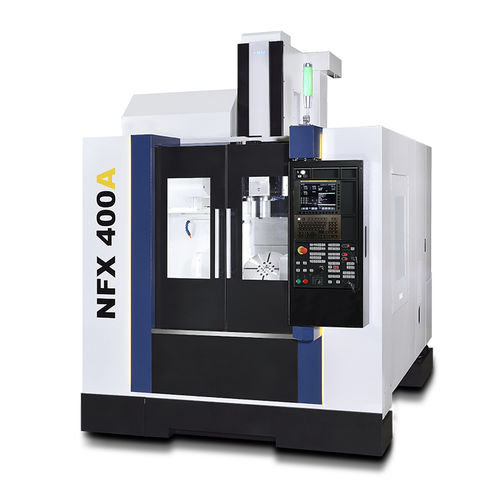

Centro de usinagem CNC de 5 eixos NFX400Averticalde colunacom mesa rotativa
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 5 eixos
- Orientação do eixo-árvore
- vertical
- Estrutura
- de coluna, com mesa rotativa
- Cone
- BBT40
- Número de ferramentas
- 40 ferramentas, 60 ferramentas, 120 ferramentas, 20 ferramentas
- Função adicional
- de corte
- Outras características
- de alta velocidade, de alta produtividade, de alta precisão, de alta rigidez, de alta potência
- Curso X
650 mm
(25,59 in)- Curso Y
520 mm
(20,47 in)- Curso Z
480 mm
(18,9 in)- Velocidade de rotação
12.000 rpm, 15.000 rpm
(75.398 rad.min-1, 94.248 rad.min-1)- Potência
18,5 kW, 22 kW
(25,15 hp, 29,91 hp)- Velocidade de avanço no eixo X
36.000 mm/min
(24 in/s)- Velocidade de avanço no eixo Y
36.000 mm/min
(24 in/s)- Velocidade de avanço no eixo Z
36.000 mm/min
(24 in/s)- Capacidade máx. da mesa
200 kg
(441 lb)- Peso máx. das ferramentas
6 kg
(13,2 lb)- Peso total
6.200 kg
(13.668,66 lb)
Descrição
A fundição MEEHANITE® de alta qualidade e robusta mantém uma precisão óptima.
Movimento Axial de Alta Precisão
Guias lineares adoptadas para um movimento axial rápido e suave.
Parafusos de esferas pré-tensionados com motores de acionamento direto atingem alto torque e baixa folga.
150˚(+30˚/ -120˚) O ângulo de inclinação do eixo A aumenta a capacidade de maquinação.
ø350 mm (ø13.78") tamanho da mesa com ø50 mm (ø1.97") desenho de mesa-furo.
Máx. Dimensões da peça ø400 x 310 mm (ø15,75" x 12,2").
6 Preparação de tubagem para fixação (Pressão de ar x 2 + Hidráulica x 4).
Revista de Ferramentas
O desenho da porta ATC é padrão que impede a entrada de líquido refrigerante e cavacos no compartimento de ferramentas.
YCM Fuso interno do YCM IDD PLUS
O design do sistema de arrefecimento no banco do motor do fuso, na pena e no rolamento oferece a mais fiável capacidade de maquinação.
Sistema de Lubrificação Micro Oil-air (opção.)
Mola de Disco Helicoidal Confiável
Desenho de contacto simultâneo de cones e flanges
---
