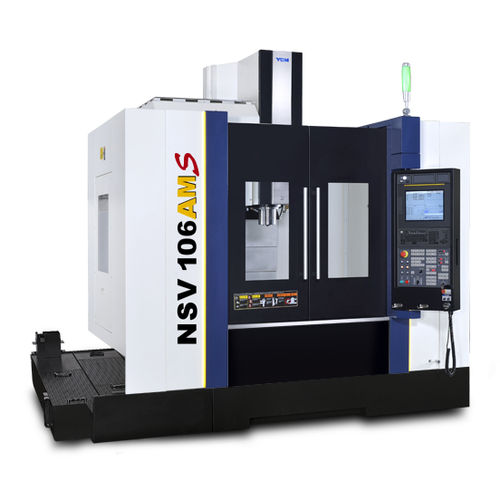

Centro de usinagem CNC de 3 eixos NSV106AMSverticalde colunaBBT40
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 3 eixos
- Orientação do eixo-árvore
- vertical
- Estrutura
- de coluna
- Cone
- BBT40
- Número de ferramentas
- 24 ferramentas, 48 ferramentas
- Função adicional
- para rosqueamento interno, de corte, para furação
- Aplicações
- para a indústria dos moldes, para matriz
- Outras características
- de alta velocidade, de alto desempenho, de alta precisão, de alta rigidez
- Curso X
1.020 mm
(40,16 in)- Curso Y
600 mm
(23,62 in)- Curso Z
600 mm
(23,62 in)- Velocidade de rotação
12.000 rpm, 15.000 rpm
(75.398 rad.min-1, 94.248 rad.min-1)- Potência
25 kW, 37 kW
(33,99 hp, 50,31 hp)- Velocidade de avanço no eixo X
24.000 mm/min
(16 in/s)- Velocidade de avanço no eixo Y
24.000 mm/min
(16 in/s)- Velocidade de avanço no eixo Z
24.000 mm/min
(16 in/s)- Capacidade máx. da mesa
1.000 kg
(2.205 lb)- Peso máx. das ferramentas
6 kg
(13,2 lb)- Tempo de troca de ferramentas
1,8 s
- Peso total
7.000 kg
(15.432,36 lb)
Descrição
Caixa do motor de uma só peça
Grande coluna e base da máquina delta garantem a maior estabilidade durante o movimento de alta velocidade.
A análise FEM avançada fortalece a estrutura enquanto reduz o peso para proporcionar a melhor rigidez de corte.
Vão da guia do eixo Y com relação óptima
A unidade de refrigeração do fuso diminui a deformação térmica no cabeçote do fuso.
O sistema de lubrificação por micro-óleo-ar minimiza a deformação térmica e prolonga a vida útil do fuso, que é bem adequado para a indústria de moldes e matrizes.
Sistema Eficiente de Remoção de Lascas
Equipado com brocas de triplo chip como padrão.
Sem-fim de disco duplo como opção.
---
