Centro de usinagem CNC de 3 eixos NDC4022B
verticalde coluna dupla40 ferramentas

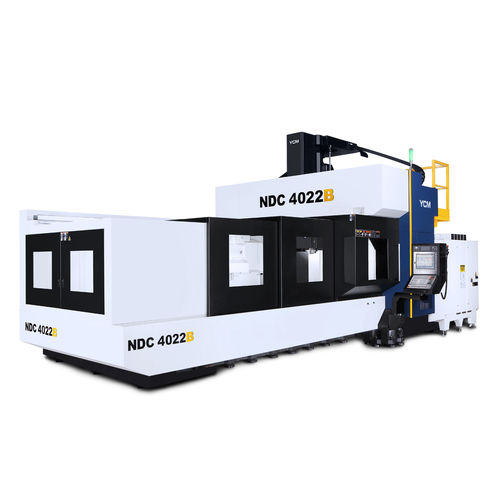

Centro de usinagem CNC de 3 eixos - NDC4022B - YCM (Yeong Chin) - vertical / de coluna dupla / 40 ferramentas
Centro de usinagem CNC de 3 eixos - NDC4022B - YCM (Yeong Chin) - vertical / de coluna dupla / 40 ferramentas
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Estrutura
de coluna dupla
Número de ferramentas
40 ferramentas, 32 ferramentas, 120 ferramentas
Função adicional
de corte
Outras características
de alta precisão, de alta rigidez, com acionamento direto
Curso X

4.200 mm
(165,35 in)

Curso Y

2.200 mm
(86,61 in)

Curso Z

762 mm, 1.016 mm
(30 in, 40 in)

Velocidade de rotação

6.000 rpm, 10.000 rpm
(37.699 rad.min-1, 62.832 rad.min-1)

Potência

35 kW, 45 kW
(47,59 hp, 61,18 hp)

Velocidade de avanço no eixo X

15.000 mm/min
(10 in/s)

Velocidade de avanço no eixo Y

20.000 mm/min
(13 in/s)

Velocidade de avanço no eixo Z

15.000 mm/min
(10 in/s)

Capacidade máx. da mesa

15.000 kg
(33.069 lb)

Peso máx. das ferramentas

20 kg
(44,1 lb)

Peso total

37.000 kg
(81.571,04 lb)

Descrição

Estrutura Corporal Reforçada Concepção da cabeça da estrutura da caixa altamente rígida, resiste eficazmente à deformação e vibração durante o corte pesado. Base de coluna extra larga com desenho de botas evita que o cabeçote se incline para a frente. A mesa de trabalho totalmente apoiada por base proporciona uma precisão dinâmica perfeita. A caixa de engrenagens é fabricada por si própria, sendo a transmissão de engrenagens potente de 2 passos de série, com lubrificação de arrefecimento a óleo que impede o aumento da temperatura e o ruído. O cabeçote do eixo Z é de concepção de caixa que mostra uma elevada rigidez e um amortecimento elevado, evita eficazmente a saliência, e problemas de vibração. A sela de grande envergadura aumenta a estabilização. Com feixe rígido e configuração de colunas, proporciona ao eixo Y a melhor rectidão. O eixo Y e o eixo Z adoptam o fuso de esferas e o desenho directo flexível, sem problemas de folga e de transmissão por correia.

---

Tradução automática  (ver texto original em inglês)
