Centro de usinagem CNC de 3 eixos DCV5025B
verticalde coluna dupla40 ferramentas

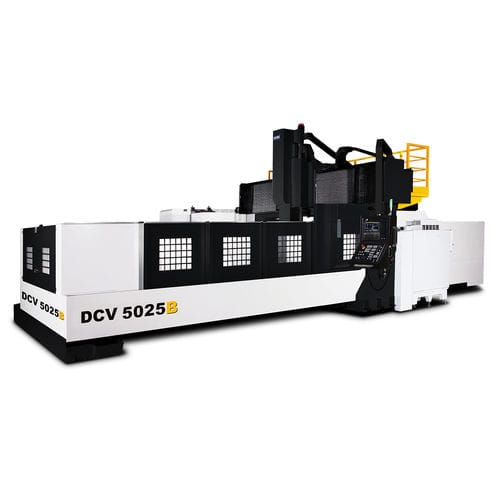

Centro de usinagem CNC de 3 eixos - DCV5025B - YCM (Yeong Chin) - vertical / de coluna dupla / 40 ferramentas
Centro de usinagem CNC de 3 eixos - DCV5025B - YCM (Yeong Chin) - vertical / de coluna dupla / 40 ferramentas
Centro de usinagem CNC de 3 eixos - DCV5025B - YCM (Yeong Chin) - vertical / de coluna dupla / 40 ferramentas - imagem - 2
Centro de usinagem CNC de 3 eixos - DCV5025B - YCM (Yeong Chin) - vertical / de coluna dupla / 40 ferramentas - imagem - 3
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Estrutura
de coluna dupla
Número de ferramentas
40 ferramentas, 60 ferramentas, 120 ferramentas
Função adicional
de corte
Outras características
de alta rigidez, com acionamento direto
Curso X

5.200 mm
(204,72 in)

Curso Y

2.500 mm
(98,43 in)

Curso Z

762 mm, 1.016 mm
(30 in, 40 in)

Velocidade de rotação

4.500 rpm, 6.000 rpm, 10.000 rpm
(28.274 rad.min-1, 37.699 rad.min-1, 62.832 rad.min-1)

Potência

25 kW, 45 kW
(33,99 hp, 61,18 hp)

Velocidade de avanço no eixo X

12.000 mm/min
(8 in/s)

Velocidade de avanço no eixo Y

15.000 mm/min
(10 in/s)

Velocidade de avanço no eixo Z

15.000 mm/min
(10 in/s)

Capacidade máx. da mesa

23.000 kg
(50.706 lb)

Peso máx. das ferramentas

20 kg
(44,1 lb)

Peso total

54.000 kg
(119.049,62 lb)

Descrição

Estrutura corporal soberba Base de coluna extra larga com desenho de botas evita que o cabeçote se incline para a frente. O desenho da estrutura interna das costelas através da análise FEM proporciona uma elevada rigidez e estabilidade. Na imagem, A e B são concebidas pela concorrência e YCM respectivamente. O eixo X está equipado com 3 guias do tipo cilindro e numerosos blocos deslizantes para uma grande capacidade de carga de 18 blocos deslizantes. 3 trilhos-guia do tipo cilindro no eixo Y suportam fortemente o cabeçote e a sela. O fuso incorpora rolamentos do tipo rolo para uma rigidez de corte extremamente elevada. A transmissão de engrenagem de 2 passos fornece 88,87 kgf-m de torque de saída a 241 rpm, ideal para maquinar material duro.

---

Tradução automática  (ver texto original em inglês)
