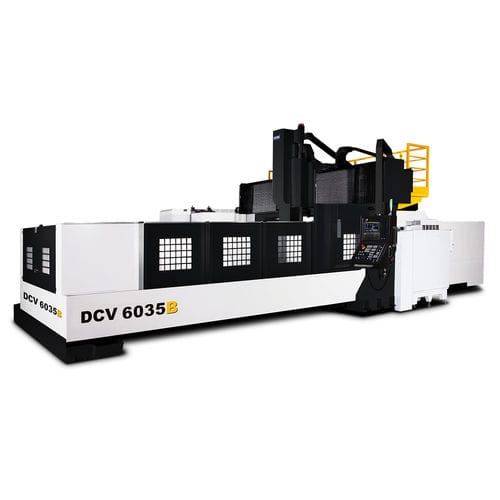

Centro de usinagem CNC de 3 eixos DCV6035B
verticalde coluna duplade corte

Centro de usinagem CNC de 3 eixos - DCV6035B - YCM (Yeong Chin) - vertical / de coluna dupla / de corte
Centro de usinagem CNC de 3 eixos - DCV6035B - YCM (Yeong Chin) - vertical / de coluna dupla / de corte
Centro de usinagem CNC de 3 eixos - DCV6035B - YCM (Yeong Chin) - vertical / de coluna dupla / de corte - imagem - 2
Centro de usinagem CNC de 3 eixos - DCV6035B - YCM (Yeong Chin) - vertical / de coluna dupla / de corte - imagem - 3
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Estrutura
de coluna dupla
Função adicional
de corte
Outras características
de alta rigidez, com acionamento direto
Curso X

6.200 mm
(244,09 in)

Curso Y

3.500 mm
(137,8 in)

Curso Z

762 mm, 1.016 mm
(30 in, 40 in)

Velocidade de rotação

241 rpm, 4.500 rpm, 6.000 rpm, 10.000 rpm
(1.514 rad.min-1, 28.274 rad.min-1, 37.699 rad.min-1, 62.832 rad.min-1)

Potência

25 kW, 45 kW
(33,99 hp, 61,18 hp)

Velocidade de avanço no eixo X

12.000 mm/min
(8 in/s)

Velocidade de avanço no eixo Y

15.000 mm/min
(10 in/s)

Velocidade de avanço no eixo Z

15.000 mm/min
(10 in/s)

Capacidade máx. da mesa

25.000 kg
(55.116 lb)

Peso máx. das ferramentas

20 kg
(44,1 lb)

Peso total

65.000 kg
(143.300,47 lb)

Descrição

Estrutura corporal soberba Base de coluna extra larga com desenho de botas evita que o cabeçote se incline para a frente. O desenho da caixa de transmissão directa no eixo X oferece uma resposta axial suave, elevado binário, e baixa folga. O eixo X está equipado com 3 guias tipo rolo e numerosos blocos deslizantes para uma grande capacidade de carga de 21 blocos deslizantes. as guias de 3 rolos no eixo Y suportam fortemente o cabeçote e a sela. O fuso incorpora rolamentos do tipo rolo para uma rigidez de corte extremamente elevada.

---

Tradução automática  (ver texto original em inglês)
